18330064396
咨詢熱線
18330064396本文將從鈍化的本質原理出發，系統拆解工藝流程、對比不同處理方式、詳解行業應用場景、提供質量檢測方案，最終給出成本優化建議，為企業提供可直接落地的緊固件鈍化技術指南。
對于不銹鋼、鈦合金等耐蝕材質緊固件：金屬本身含鉻、鎳、鈦等元素，可自然形成氧化膜（如不銹鋼表面的 Cr?O?膜），但自然氧化膜存在 “不連續、有孔隙、易被污染物破壞” 的缺陷，鈍化的作用就是 “清除缺陷 + 重構致密氧化膜”；

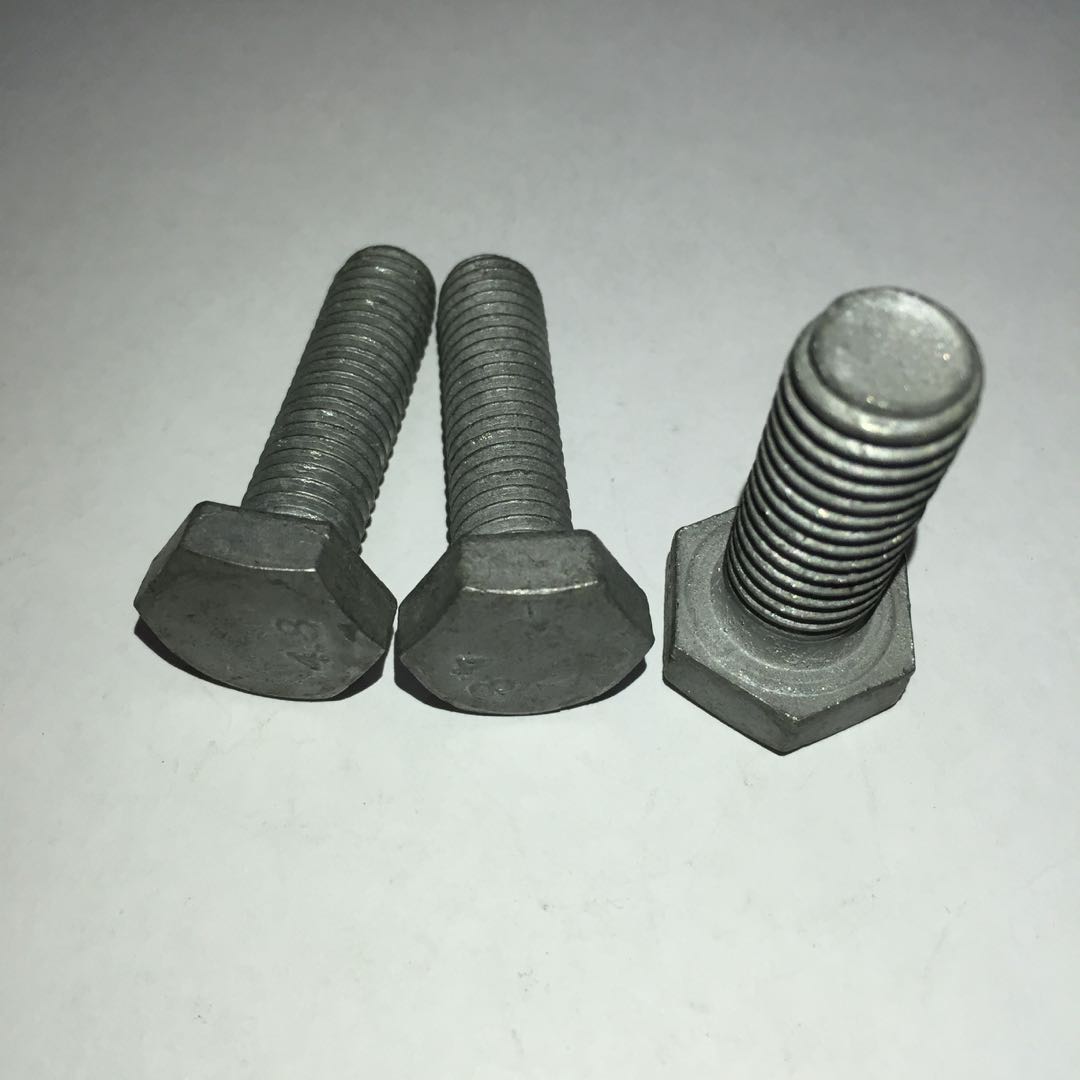

對于碳鋼熱鍍鋅緊固件：鈍化是在鋅層表面生成化學轉化膜，彌補鋅層孔隙缺陷，減緩鋅的腐蝕速率（此處需注意：鋅層鈍化與不銹鋼基體鈍化本質不同，后文將詳細對比）。
食品機械：需符合 FDA 21 CFR §177.2600 標準，禁止重金屬（如六價鉻）殘留，因此必須采用無鉻鈍化（如檸檬酸鈍化）；
醫用器械：需通過 GMP 認證，鈍化后表面不得有油污、顆粒殘留，需通過 “微粒檢測”（每 100mL 沖洗液中微粒數＜10 個）；
電子行業：需符合 RoHS 標準，鈍化液中鉛、汞等有害物質含量需＜1000ppm。
焊接：鈍化膜在高溫下可自然分解，不會像涂層那樣產生有毒煙霧（如油漆焊接時的 VOCs），也不會影響焊縫強度；
涂漆：鈍化后的表面清潔度高，油脂殘留＜5mg/m2，可提升涂層附著力（測試顯示：鈍化后的碳鋼螺栓涂漆后，涂層脫落率從 20% 降至 2%）。
鈍化膜并非 “萬能防護”：在強酸（如 pH＜1 的鹽酸）、強堿（pH＞13 的氫氧化鈉）環境中，氧化膜會被破壞；長期摩擦（如頻繁拆卸的螺栓）也會導致膜層破損。此時需結合其他防護（如涂覆防銹油），而非依賴單一鈍化。
核心目標：去除表面油脂、冷鐓殘留的金屬碎屑、自然氧化皮；
常用試劑：
脫脂：中性清洗劑（如烷基糖苷類，濃度 5%-8%）或溶劑（乙醇、異丙醇）；
除銹：稀鹽酸（濃度 10%-15%）或稀硫酸（濃度 8%-12%），針對有氧化皮的緊固件；
操作參數：
溫度：25-40℃（避免高溫導致清洗劑失效）；
時間：脫脂 10-15 分鐘，除銹 5-8 分鐘（若為新加工緊固件無氧化皮，可省略除銹）；
輔助手段：帶螺紋的緊固件需用 40kHz 超聲波輔助清洗，確保螺紋縫隙內的油污碎屑被清除（普通浸泡無法洗凈螺紋牙側）；
判斷標準：清洗后用純水沖洗，表面無掛水、無油斑（可通過 “水膜試驗” 驗證：純水在表面形成連續水膜，30 秒內不破裂即為合格）。
核心目標：輕微蝕刻不銹鋼表面，暴露基體中的鉻元素，為后續氧化膜生成提供均勻反應面；
常用試劑：
普通場景：硝酸（濃度 15%-20%），成本低、效果穩定；
環保場景：檸檬酸（濃度 8%-12%），無鉻、符合 FDA 標準；
高耐蝕需求：硝酸 + 氫氟酸混合液（硝酸 20%+ 氫氟酸 2%-3%），可增強氧化膜抗氯離子能力（適用于海洋環境）；
操作參數：
溫度：20-30℃（高溫會導致基體過度蝕刻，影響力學性能）；
時間：5-10 分鐘（316 不銹鋼可適當延長至 12 分鐘，因含鉬元素需更長反應時間）；
注意事項：酸洗后需立即用純水沖洗，避免酸液殘留導致 “過腐蝕”（表現為表面發暗、出現麻點）。
核心目標：通過化學氧化，讓不銹鋼表面的鉻元素形成 Cr?O?為主的致密氧化膜；
常用試劑與參數（按場景分類）：
應用場景 | 鈍化液配方 | 溫度 | 時間 | 膜層厚度 | 核心優勢 |
普通工業 | 硝酸 25%-30% | 40-50℃ | 15-20 分鐘 | 8-12nm | 成本低、工藝成熟 |
食品醫藥 | 檸檬酸 10%-15% | 50-60℃ | 20-25 分鐘 | 10-15nm | 無鉻殘留、符合衛生標準 |
海洋工程 | 硝酸 20%+ 鉬酸鈉 1%-2% | 30-40℃ | 25-30 分鐘 | 12-18nm | 抗氯離子滲透、耐鹽霧性強 |
精密電子 | 磷酸 8%-10%+ 過氧化氫 3%-5% | 25-35℃ | 8-12 分鐘 | 5-8nm | 低溫短時間、不影響導電性 |
關鍵操作：鈍化時需定期攪拌溶液（每 5 分鐘攪拌 1 次），避免緊固件堆疊導致局部反應不均；帶盲孔的緊固件需傾斜放置，排出孔內氣泡（氣泡會導致局部無鈍化膜，形成 “腐蝕點”）。
核心目標：去除表面殘留的鈍化液（如硝酸、檸檬酸），這些殘留會在干燥后形成結晶，導致局部腐蝕；
操作要求：
先用常溫純水沖洗 2-3 次（每次 5 分鐘），再用去離子水（電導率＜10μS/cm）沖洗 1 次（10 分鐘）；
螺紋、盲孔等部位需用高壓水槍（壓力 0.2-0.3MPa）輔助沖洗，確保縫隙內無殘留；
判斷標準：清洗后檢測沖洗液 pH 值，與純水 pH 值（6.5-7.5）一致即為合格。
核心目標：快速去除表面水分，避免潮濕環境導致未穩定的氧化膜破損；
常用方式：
普通場景：熱風烘干（溫度 60-80℃，時間 20-30 分鐘）；
精密場景：真空干燥（溫度 40-50℃，真空度 - 0.08MPa，時間 15-20 分鐘），避免高溫對精密結構的損傷；
批量場景：滾筒烘干（適用于 M5 以下小規格螺釘，溫度 70-80℃，轉速 10-15r/min，時間 15 分鐘）；
注意事項：干燥后需在 2 小時內進行包裝，避免暴露在空氣中吸附水汽。
必檢項目（行業通用標準）：
藍點試驗（檢測游離鐵殘留）：
試劑：鐵氰化鉀 10g/L + 硝酸 5mL/L 混合液；
操作：涂抹在螺紋、頭部凹槽處，5 分鐘內無藍色斑點即為合格（藍色斑點為鐵氰化亞鐵，說明有游離鐵殘留）；
鹽霧試驗（檢測耐腐蝕性）：
標準：中性鹽霧（NSS），5% 氯化鈉溶液，pH6.5-7.2，溫度 35℃；
要求：304 不銹鋼鈍化后需≥240 小時無紅銹，316 不銹鋼≥500 小時無紅銹（海洋場景需≥1000 小時）；
膜厚檢測（檢測氧化膜厚度）：
儀器：渦流測厚儀（精度 0.1nm）；
要求：在緊固件頭部、桿部、螺紋牙頂各取 3 個點，平均值需在 5-15nm 范圍內（過厚影響導電性，過薄耐蝕性不足）；
表面清潔度檢測（食品醫藥場景必檢）：
方法：用 100mL 純水沖洗緊固件，檢測沖洗液中微粒數（＜10 個 / 100mL）和重金屬含量（鉛、鉻＜0.1mg/L）。
鈍化類型 | 試劑配方 | 操作參數 | 耐鹽霧性能 | 適用場景 |
鉻酸鹽鈍化 | 鉻酸 5%-8% + 硫酸 1%-2% | 溫度 25-35℃，時間 3-5 分鐘 | 200-500 小時 | 普通工業場景（如建筑螺栓） |
無鉻鈍化（硅烷） | 硅烷偶聯劑 2%-3% + 乙醇 10% | 溫度 30-40℃，時間 5-8 分鐘 | 150-300 小時 | 環保要求場景（如電子設備） |
鋅鎳合金鈍化 | 硝酸鎳 5%-7% + 硼酸 2%-3% | 溫度 40-50℃，時間 8-12 分鐘 | 500-800 小時 | 海洋工程、高鹽霧場景 |
鈍化時機：熱鍍鋅后需在 24 小時內進行鈍化，避免鋅層在空氣中自然氧化生成白銹；
后處理：鈍化后需用純水沖洗 1 次，再用熱風烘干（溫度 70-80℃，時間 15 分鐘），避免鈍化液殘留導致鋅層 “發黑”；
檢測重點：除鹽霧試驗外，需增加 “附著力測試”（用 3M 膠帶粘貼后快速撕下，無鈍化膜脫落即為合格），避免鋅層與鈍化膜結合不良。
無重金屬（鉻、鉛、汞）殘留，符合 FDA、GMP 標準；
表面無油污、顆粒，避免污染食品 / 藥品；
耐弱酸弱堿腐蝕（如食品加工中的檸檬酸、醫藥中的酒精）。
材質選擇：316 不銹鋼（含鉬元素，耐蝕性優于 304）；
鈍化液：檸檬酸（濃度 12%-15%），無鉻、可生物降解；
工藝參數：溫度 55-60℃，時間 25 分鐘，后清洗用純化水（電導率＜1μS/cm）；
檢測項目：
衛生檢測：符合 FDA 21 CFR §177.2600，重金屬殘留＜0.01mg/kg；
清潔度檢測：沖洗液微粒數＜5 個 / 100mL；
耐蝕檢測：中性鹽霧試驗≥500 小時無紅銹。
問題：原使用 304 不銹鋼螺栓，未鈍化，3 個月后出現點蝕，導致牛奶污染；
解決方案：改用 316 不銹鋼螺栓，檸檬酸鈍化（溫度 55℃，時間 25 分鐘）；
效果：使用 18 個月無腐蝕，產品抽檢合格率 100%，未再出現污染問題。
耐海水腐蝕（高鹽、高濕度，氯離子濃度 3%-5%）；
抗沖擊、耐摩擦（船舶航行中振動大，螺栓易受沖擊）；
長期免維護（海洋平臺螺栓更換難度大，成本高）。
材質選擇：
不銹鋼緊固件：316L 不銹鋼（低碳，抗晶間腐蝕）；
碳鋼緊固件：熱鍍鋅（鋅層厚度 120-150μm）+ 鋅鎳合金鈍化；
鈍化液：
不銹鋼：硝酸 20%+ 鉬酸鈉 1.5% 混合液（增強抗氯離子能力）；
熱鍍鋅：硝酸鎳 6%+ 硼酸 2.5% 混合液；
工藝參數：
不銹鋼：溫度 35℃，時間 30 分鐘；
熱鍍鋅：溫度 45℃，時間 10 分鐘；
檢測項目：
鹽霧試驗：醋酸鹽霧（AASS）≥1000 小時無白銹（不銹鋼）/ 紅銹（碳鋼）；
膜層附著力：劃格試驗（劃格間距 1mm），附著力等級≥5B；
問題：原使用熱鍍鋅螺栓（未鈍化），6 個月后出現大面積白銹，強度下降；
解決方案：熱鍍鋅（鋅層厚度 130μm）+ 鋅鎳合金鈍化（溫度 45℃，時間 10 分鐘）；
效果：鹽霧試驗 1200 小時無白銹，使用 2 年未更換，維護成本降低 80%。
不改變緊固件尺寸（配合公差 ±0.005mm）；
不影響導電性（表面電阻＜10Ω）；
耐輕微腐蝕（電子設備內部潮濕，有輕微粉塵）。
材質選擇：304 不銹鋼（導電性優于 316）；
鈍化液：磷酸 9%+ 過氧化氫 4% 混合液（低溫、短時間，避免影響精度）；
工藝參數：溫度 30℃，時間 10 分鐘，干燥用真空干燥（溫度 45℃，避免高溫變形）；
檢測項目：
尺寸檢測：螺紋通止規合格率 100%，尺寸偏差＜0.003mm；
導電性檢測：表面電阻＜5Ω；
耐蝕檢測：中性鹽霧試驗≥240 小時無紅銹。
問題：原使用未鈍化的 304 不銹鋼彈片，導電性不穩定，且 6 個月后出現輕微銹蝕；
解決方案：磷酸 + 過氧化氫鈍化（溫度 30℃，時間 10 分鐘），真空干燥；
效果：表面電阻穩定在 3Ω，鹽霧試驗 300 小時無銹蝕，產品良率從 92% 提升至 99.5%。
表面美觀（光澤度高，無瑕疵）；
耐大氣腐蝕（雨水、灰塵、紫外線）；
易清潔（日常維護方便）。
材質選擇：304 不銹鋼（成本適中，外觀好）；
鈍化工藝：鈍化 + 電解拋光組合（先鈍化增強耐蝕性，再電解拋光提升光澤度）；
鈍化液：硝酸 25%，溫度 45℃，時間 18 分鐘；
電解拋光參數：磷酸 80%+ 硫酸 5%，溫度 60℃，電流密度 15A/dm2，時間 10 分鐘；
檢測項目：
外觀檢測：表面光澤度≥600GU（鏡面效果），無劃痕、無麻點；
耐候檢測：中性鹽霧試驗≥300 小時無紅銹；
附著力檢測：無涂層脫落（電解拋光層與鈍化膜結合緊密）。
問題：原使用普通 304 不銹鋼螺栓，未鈍化，1 年后表面發暗，出現斑點；
解決方案：鈍化 + 電解拋光組合工藝；
效果：使用 3 年表面仍保持鏡面光澤，無銹蝕，清潔時僅需用濕布擦拭即可。
對比維度 | 鈍化處理 | 涂層處理（以熱鍍鋅為例） | 涂層處理（以粉末涂層為例） |
防護機制 | 優化原生氧化膜，無額外層 | 鋅層犧牲陽極保護，有額外層 | 樹脂膜物理隔絕，有額外層 |
尺寸影響 | 無（膜厚 5-15nm） | 有（鋅層 50-150μm，可能影響配合） | 有（膜厚 50-150μm，影響配合） |
導電性 | 影響小（表面電阻＜10Ω） | 影響較大（鋅層電阻＞50Ω） | 絕緣（不導電，電子場景禁用） |
耐蝕壽命（戶外） | 3-15 年（不銹鋼） | 5-12 年（熱鍍鋅 + 鈍化） | 3-8 年（易劃傷，劃傷后失效） |
二次加工適配性 | 好（可焊接、涂漆） | 一般（焊接需去除鋅層） | 差（焊接時產生有毒煙霧） |
成本（初始） | 中（304 不銹鋼 + 鈍化：1.5-2 元 / 件） | 中（碳鋼 + 熱鍍鋅 + 鈍化：1-1.8 元 / 件） | 高（粉末涂層：2-3 元 / 件） |
維護成本 | 低（幾乎無維護） | 中（鋅層破損后需補涂防銹漆） | 高（涂層破損后需重新噴涂） |
適用場景 | 精密、衛生、導電需求 | 中高腐蝕、低成本需求 | 靜態、裝飾性需求 |
對比維度 | 鈍化處理 | 氧化處理（發黑） |
適用材質 | 不銹鋼、耐蝕合金 | 碳鋼、鑄鐵（無原生耐蝕膜） |
膜層本質 | 原生氧化膜（Cr?O?） | 次生氧化膜（Fe?O?） |
膜厚 | 5-15nm（肉眼不可見） | 20-100nm（黑色，肉眼可見） |
耐蝕性 | 強（鹽霧 240-1000 小時） | 弱（鹽霧 10-50 小時，需浸油） |
后續處理 | 無需封閉 | 必須浸油（否則快速生銹） |
環保性 | 好（無鉻鈍化符合 RoHS） | 一般（堿性發黑液需處理廢液） |
成本 | 中（不銹鋼 + 鈍化） | 低（碳鋼 + 發黑：0.3-0.5 元 / 件） |
適用場景 | 中高腐蝕、長期使用 | 低腐蝕、短期使用、裝飾需求 |
不銹鋼 / 耐蝕合金：進入第二步；
碳鋼 / 鑄鐵：若需長期防銹，優先選熱鍍鋅 + 鈍化；若短期使用，選氧化 + 浸油。
滿足以下任一條件：精密配合（公差＜0.01mm）、衛生級（食品 / 醫藥）、導電需求（電子）、中高腐蝕（戶外 / 海洋）→ 必須鈍化；
不滿足上述條件：低腐蝕（室內干燥）、短期使用（＜1 年）→ 可省略鈍化。
環保 / 衛生需求：無鉻鈍化（檸檬酸、硅烷）；
高耐蝕需求：復合鈍化（硝酸 + 鉬酸鈉、鋅鎳合金）；
精密 / 低溫需求：低溫鈍化（磷酸 + 過氧化氫，＜40℃）。
原因：螺紋縫隙內游離鐵未清除干凈，酸洗時氣泡未排出，導致局部無鈍化膜；
解決方案：
預處理增加 40kHz 超聲波脫脂（時間 15 分鐘）；
酸洗時采用傾斜浸泡，每 5 分鐘翻動一次螺栓，排出螺紋氣泡；
鈍化后用高壓水槍（0.2MPa）沖洗螺紋縫隙。
原因：鈍化液殘留，干燥不徹底，鋅層與空氣反應生成氧化鋅；
解決方案：
鈍化后用去離子水沖洗 2 次（每次 10 分鐘）；
干燥溫度提升至 80℃，時間延長至 20 分鐘；
包裝時放入干燥劑（每箱 50g 硅膠干燥劑），采用密封包裝。
原因：酸洗時間過長（＞15 分鐘），導致基體過度蝕刻；
解決方案：
縮短酸洗時間至 5-8 分鐘；
降低酸洗溫度至 20-25℃；
酸洗后立即用純水沖洗，避免過腐蝕。
原因：誤用鉻酸鹽鈍化液，或清洗不徹底；
解決方案：
改用檸檬酸鈍化液（無鉻）；
后清洗用純化水，沖洗時間延長至 15 分鐘；
干燥后用酒精擦拭表面，去除殘留。
原因：鈍化液濃度過高（如硝酸＞30%），或溫度過高（＞60℃）；
解決方案：
調整鈍化液濃度（硝酸 20%-25%）；
控制溫度在 40-50℃；
若已發暗，可進行輕度電解拋光（時間 3 分鐘），恢復光澤。
原理：熱鍍鋅、鈍化均為批量工藝，單次處理量越大，單位能耗、試劑消耗成本越低；
操作：將小批量訂單整合（如每月集中處理 1 次，單次處理量≥10 萬件），單位成本可降低 15%-20%；
案例：某緊固件企業原單次處理 1 萬件，單位成本 2.5 元 / 件；整合后單次處理 15 萬件，單位成本降至 2.0 元 / 件，年節省成本 12 萬元。
不銹鋼鈍化：普通戶外選 8-12nm 膜厚，海洋環境選 12-18nm，避免過厚增加成本；
熱鍍鋅鈍化：室內干燥選 50-80μm 鋅層，海洋環境選 100-150μm，過厚鋅層成本增加但耐蝕提升有限；
數據：熱鍍鋅鋅層厚度從 150μm 降至 100μm，單位成本降低 0.3 元 / 件，而耐鹽霧壽命僅從 1200 小時降至 1000 小時，滿足多數海洋場景需求。
傳統鉻酸鹽鈍化雖成本低（0.2 元 / 件），但含六價鉻，需支付廢液處理成本（0.1 元 / 件），且面臨歐盟 RoHS、中國 GB 24429 等法規限制，一旦超標罰款可達百萬；
無鉻鈍化（檸檬酸、硅烷）成本雖高 0.1-0.2 元 / 件，但無需廢液處理，且符合環保標準，長期無合規風險；
結論：從全周期成本看，無鉻鈍化更劃算（避免罰款 + 減少處理成本）。
鈍化液循環使用：硝酸鈍化液可循環使用 3-5 次（每次補充 5%-10% 新液），避免頻繁更換；
控制酸洗時間：不銹鋼酸洗時間從 10 分鐘縮短至 8 分鐘，酸液消耗減少 20%，且不影響活化效果；
余熱回收：熱鍍鋅鈍化的加熱環節，可回收余熱用于干燥處理，能耗降低 15%。
檸檬酸鈍化：已廣泛應用于食品醫藥行業，未來將向普通工業場景滲透；
硅烷鈍化：與鋅層結合力強，耐蝕性接近鉻酸鹽，適用于電子、汽車行業；
植酸鈍化：源于天然植物，可生物降解，成本雖高，但在高端環保場景（如嬰幼兒用品）有潛力。
在線檢測：通過傳感器實時監控鈍化液濃度、溫度、pH 值，自動補充試劑，避免人工誤差；
質量追溯：每件緊固件賦予唯一二維碼，記錄鈍化工藝參數、檢測結果，實現全生命周期追溯；
自動化生產：機器人替代人工完成上料、清洗、鈍化、檢測，提高效率（產能提升 30%），減少人為污染。
鈍化 + 抗菌：在鈍化液中添加銀離子、鋅離子，賦予緊固件抗菌性能（適用于醫療、食品場景）；
鈍化 + 耐磨：在氧化膜中引入陶瓷顆粒（如 Al?O?），提升表面硬度（HV 從 200 提升至 500），適用于工程機械緊固件；
鈍化 + 導電：優化氧化膜結構，降低表面電阻（＜1Ω），滿足 5G 通信設備的高導電需求。
