18330064396在石油化工、電力能源、市政供水等工業領域，閥門法蘭連接的密封性與安全性，完全依賴于 “螺栓 + 扳手” 的精準匹配 —— 螺栓選不對，輕則介質泄漏、設備停機，重則引發爆炸、環境污染等重大事故；扳手用錯，不僅會導致螺栓滑角、螺紋損傷，更會破壞預緊力平衡，間接引發密封失效。
本文結合國標 HG/T 20592、GB/T 9119 及美標 ANSI B16.5 等主流標準，參考對夾蝶閥、通用閥門配套參數表（含 DN10-DN500 規格）與緊固件扳手大全，從 “螺栓選型核心邏輯”“扳手適配規則”“實操誤區與案例” 三大板塊，展開 1 萬字深度解析，為現場選型、安裝及維護提供可落地的技術方案。
閥門法蘭盤配套螺栓（又稱法蘭連接螺栓 / 螺柱）的選型，絕非 “看直徑、估長度” 的簡單操作，而是需圍繞 “法蘭標準、工況參數、密封需求” 三大核心，形成 “標準匹配→工況適配→細節校驗” 的閉環邏輯。以下從選型依據、關鍵參數、材質選擇、規格對應表四大維度，拆解實操方法。
螺栓選型的第一步，是明確閥門法蘭的 “標準體系” 與 “工況邊界”，避免因基礎信息錯配導致后續選型全錯。
不同國家 / 行業的法蘭標準，對同一公稱通徑（DN）的 “螺栓孔數量、孔徑、分布圓直徑” 有明確規定，直接決定螺栓的 “直徑、數量、長度上限”。目前工業領域主流標準分為三大類，其螺栓適配邏輯差異顯著：
標準體系 | 代表標準 | 公稱通徑表示 | 螺栓規格核心特點 | 適用領域 |
中國標準 | HG/T 20592-2009 | DN（如 DN50） | 螺栓直徑以公制為主（M8-M30），數量隨 DN 遞增（4-20 顆） | 國內化工、石化、市政 |
中國標準 | GB/T 9119-2010 | DN（如 DN100） | 與 HG/T 20592 兼容，低壓法蘭（PN≤1.6MPa）螺栓更細 | 通用工業管道、自來水 |
美國標準 | ANSI/ASME B16.5 | NPS（如 NPS 2） | 螺栓為美制螺紋（UNC/UNF，如 1/2"-13 UNC），數量更少 | 國際項目、油氣行業 |
德國標準 | DIN 2501 | DN（如 DN80） | 螺栓直徑偏大（如 DN50 配 M18），強度等級要求更高 | 歐洲機械、化工設備 |
實操要點：拿到閥門法蘭后，需先查看法蘭標識（如法蘭側面刻的 “HG/T 20592 DN100 PN2.5”），再對應查該標準的 “法蘭連接尺寸表”，確定螺栓的 “數量、孔徑”—— 例如 HG/T 20592 中，DN100 PN2.5 的法蘭為 “8 個螺栓孔，孔徑 23mm”，則螺栓直徑需選 M20（螺栓直徑比孔徑小 0.5-1mm，確保順利穿入）。
工況參數（壓力、溫度、介質）是螺栓 “強度等級、材質” 的核心決定因素，需避免 “小馬拉大車”（強度不足斷裂）或 “過度選型”（成本浪費）。
? 壓力等級（PN/Class）：壓力越高，螺栓需承受的 “預緊力” 越大，強度等級需越高。
例：PN1.0MPa（低壓）的自來水閥門，選 4.8 級碳鋼螺栓即可；PN10MPa（高壓）的蒸汽閥門，需選 10.9 級合金結構鋼螺栓；PN42MPa（超高壓）的反應釜閥門，需選 12.9 級高強度合金鋼螺栓。
? 介質溫度：溫度不僅影響螺栓強度，還會引發 “熱脹冷縮” 與 “蠕變”（高溫下緩慢變形）。
例：≤80℃（常溫）的冷卻水管路，螺栓無特殊溫度要求；200-400℃（中高溫）的熱油管道，需選耐蠕變的 35CrMoA 材質；≥400℃（高溫）的鍋爐閥門，需選 25Cr2MoVA 或 Inconel 合金材質。
? 介質腐蝕性：腐蝕性介質會導致螺栓銹蝕、強度下降，需按腐蝕等級匹配材質。
例：弱腐蝕（冷卻水）選 304 不銹鋼；中腐蝕（稀硫酸）選 316L 不銹鋼；強腐蝕（濃鹽酸、氯氣）選哈氏合金 C276；超低溫腐蝕（LNG，-162℃）選 09MnNiD 低溫鋼。
法蘭密封墊片的 “壓縮量、回彈率” 不同，對螺栓預緊力的要求也不同，間接影響螺栓的 “強度等級” 選擇：
墊片類型 | 壓縮量要求 | 預緊力需求 | 螺栓強度等級建議 |
非金屬墊片（橡膠、石棉） | 大（3-5mm） | 低 | 4.8 級、8.8 級 |
半金屬墊片（石墨復合墊） | 中（1-3mm） | 中 | 8.8 級、10.9 級 |
金屬墊片（金屬環墊） | ?。?/span>0.5-1mm） | 高 | 10.9 級、12.9 級 |
實操案例：某化工企業的 DN200 PN4.0MPa 法蘭，配金屬環墊（預緊力需求高），若錯選 8.8 級螺栓，螺栓預緊力不足，會導致墊片無法密封，出現介質泄漏；需更換為 10.9 級螺栓，才能滿足預緊力要求。
明確基礎依據后，需進一步確定螺栓的 “公稱直徑、有效長度、強度等級、螺紋類型”4 個關鍵參數，每個參數都有嚴格的計算或查表邏輯。
螺栓公稱直徑（如 M16、M20）需與法蘭孔徑 “間隙配合”，即螺栓直徑 = 法蘭孔徑 - 0.5-1mm（確保螺栓能輕松穿入，且無過大晃動）。
查表速配法：直接參考對應法蘭標準的 “連接尺寸表”，無需手動計算。以 HG/T 20592-2009 為例，部分 DN 對應的螺栓直徑如下：
公稱通徑 DN | PN1.0MPa 法蘭孔徑（mm） | 適配螺栓直徑（M） | PN4.0MPa 法蘭孔徑（mm） | 適配螺栓直徑（M） |
10 | 14 | M12 | 14 | M12 |
25 | 18 | M16 | 18 | M16 |
50 | 18 | M16 | 23 | M20 |
100 | 23 | M20 | 26 | M24 |
200 | 26 | M24 | 33 | M30 |
500 | 36 | M33 | 42 | M39 |
螺栓有效長度（從頭部底面到螺紋末端的長度）是最易出錯的參數，過短會導致螺母無法擰滿螺紋，過長會導致螺栓突出螺母過多，影響安全。
計算公式：
有效長度 L = 法蘭厚度（H） + 墊片厚度（h） + 螺母厚度（h?） + 2-3 個螺紋牙余量（ΔL）
? 法蘭厚度（H）：查法蘭標準表，如 HG/T 20592 中 DN100 PN2.5 的法蘭厚度為 22mm；
? 墊片厚度（h）：非金屬墊片 3-5mm，石墨復合墊 2-3mm，金屬環墊 1-2mm；
? 螺母厚度（h?）：公制螺母厚度按 GB/T 6170，如 M20 螺母厚度為 18mm；
? 螺紋牙余量（ΔL）：2-3mm（確保螺母擰入后，螺紋末端仍有 2-3 牙外露，避免未擰滿）。
計算案例：DN100 PN2.5 法蘭（H=22mm）+ 石墨復合墊（h=3mm）+ M20 螺母（h?=18mm）
則 L=22+3+18+3=46mm，實際選型需選標準長度（優先選 50mm 或 55mm，避免非標準長度采購困難）。
注意事項：若法蘭為 “對夾式”（如對夾蝶閥），需計算 “兩個法蘭厚度 + 墊片厚度”，例：對夾蝶閥 DN50 PN10，兩個法蘭厚度各 18mm，墊片厚度 3mm，M16 螺母厚度 14mm，則 L=18+18+3+14+3=56mm，選 60mm 螺栓。
螺栓強度等級用 “數字 + 點 + 數字” 表示（如 8.8 級），前一位數字 ×100 = 抗拉強度（MPa），后一位數字 ×0.1× 抗拉強度 = 屈服強度（MPa）。不同工況對應的強度等級需嚴格匹配：
強度等級 | 抗拉強度≥(MPa) | 屈服強度≥(MPa) | 適用工況（壓力 + 溫度） | 材質示例 |
4.8 級 | 400 | 320 | PN≤1.0MPa，T≤80℃（自來水、壓縮空氣） | Q235 鋼 |
8.8 級 | 800 | 640 | PN1.6-4.0MPa，T≤200℃（熱水、熱油） | 45# 鋼（調質） |
10.9 級 | 1000 | 900 | PN4.0-10.0MPa，T≤350℃（蒸汽、工藝管道） | 35CrMoA（調質） |
12.9 級 | 1200 | 1080 | PN≥10.0MPa，T≤450℃（高壓鍋爐、反應釜） | 42CrMoA（調質） |
美標對應關系：美標螺栓用 “Grade” 標識，Grade 5≈8.8 級，Grade 8≈10.9 級，選型時需注意等級轉換。
螺紋類型分為 “公制（Metric）” 與 “英制（UNC/UNF）”，兩者牙型角均為 60°，但螺距、直徑表示方式完全不同，工具也無法通用：
? 公制螺紋：標注為 “M + 直徑 × 螺距”（如 M16×2，粗牙可省略螺距為 M16），國內及歐洲通用；
? 英制螺紋：標注為 “直徑 - 牙數 - 系列”（如 1/2"-13 UNC，UNC 為粗牙，UNF 為細牙），美國、加拿大通用。
實操誤區：用公制 13mm 扳手擰 1/2" 英制螺栓（對應扳手尺寸為 12.7mm），會導致螺栓頭部滑角；同理，英制螺栓無法擰入公制螺母，需嚴格區分。
螺栓材質直接決定其 “耐腐蝕性、耐高溫性、低溫韌性”，需結合介質特性與溫度范圍，從 5 大類材質中精準篩選，避免因材質錯選導致螺栓過早失效。
? 代表材質：Q235、20# 鋼
? 性能特點：抗拉強度 375-500MPa，耐腐蝕性差（易生銹），耐高溫≤350℃
? 適用場景：PN≤1.0MPa，T≤80℃，無腐蝕介質（如自來水、常溫空氣管道）
? 注意事項：需做防腐處理（熱鍍鋅、發黑），避免潮濕或露天環境，使用壽命 1-3 年。
? 代表材質：35CrMoA、40Cr、25Cr2MoVA
? 性能特點：抗拉強度 785-1080MPa，耐輕微腐蝕（需防銹），耐高溫≤550℃（25Cr2MoVA）
? 適用場景：PN1.6-40MPa，T≤450℃，無強腐蝕介質（如蒸汽、熱油、高壓空氣）
? 優勢：強度高、耐蠕變（高溫下不易變形），是工業中高壓閥門的 “標配材質”。
? 代表材質：304（06Cr19Ni10）、316L（022Cr17Ni12Mo2）、310S（06Cr25Ni20）
? 性能特點：耐弱酸堿、鹽霧，316L 因含 Mo 耐 Cl?腐蝕，310S 耐高溫≤1000℃，低溫韌性優異（-196℃仍有韌性）
? 適用場景：
? 304：食品級介質、冷卻水、弱酸堿（pH4-10）；
? 316L：海水、含 Cl?溶液、稀鹽酸；
? 310S：高溫煙氣、焚燒爐煙道法蘭。
? 代表材質：2205（022Cr22Ni5Mo3N）
? 性能特點：耐蝕性接近 316L，強度接近 40Cr（屈服強度≥450MPa），耐 Cl?腐蝕優異
? 適用場景：PN16-25MPa 的海洋高壓管道、化工高壓反應釜，性價比高于 316L。
? 代表材質：哈氏合金 C276、鈦合金 TA2、蒙乃爾 400
? 性能特點：
? 哈氏合金 C276：耐濃鹽酸、硫酸、氯氣等強腐蝕；
? 鈦合金 TA2：耐海水、王水，輕量化（密度 4.5g/cm3）；
? 蒙乃爾 400：耐海水、含硫介質（石油煉制）；
? 適用場景：極端腐蝕、超低溫（-269℃）、超高溫（≤1000℃）工況，成本為 304 的 10-20 倍，非必要不選用。

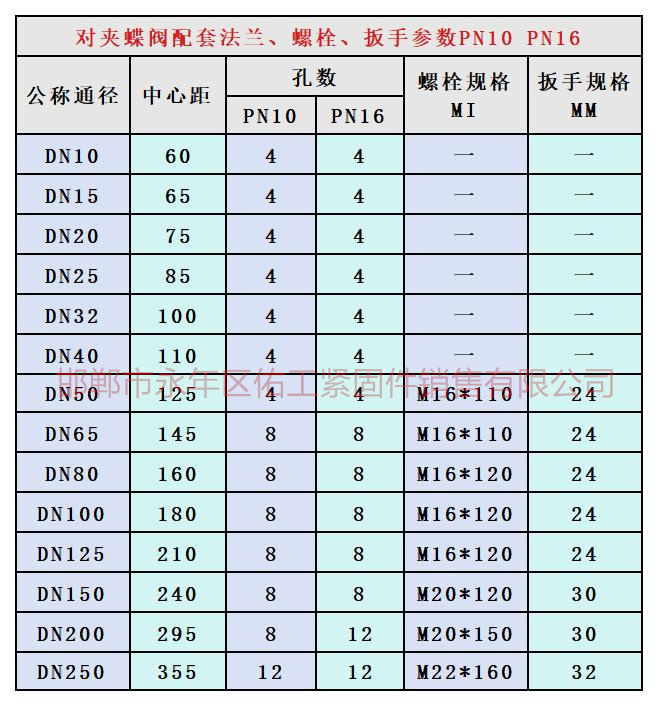

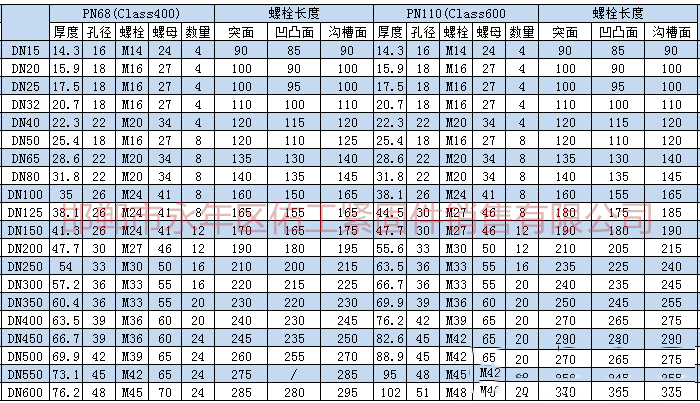

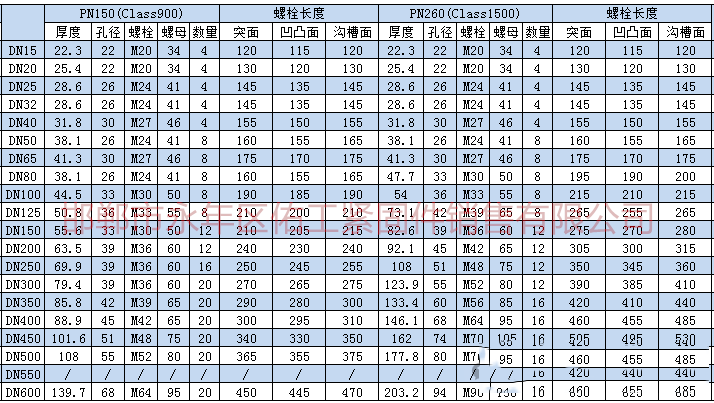

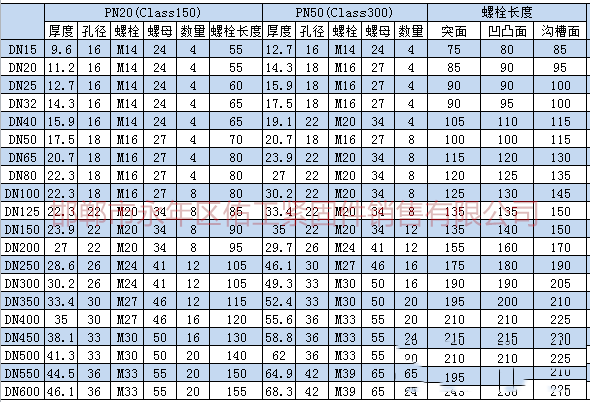

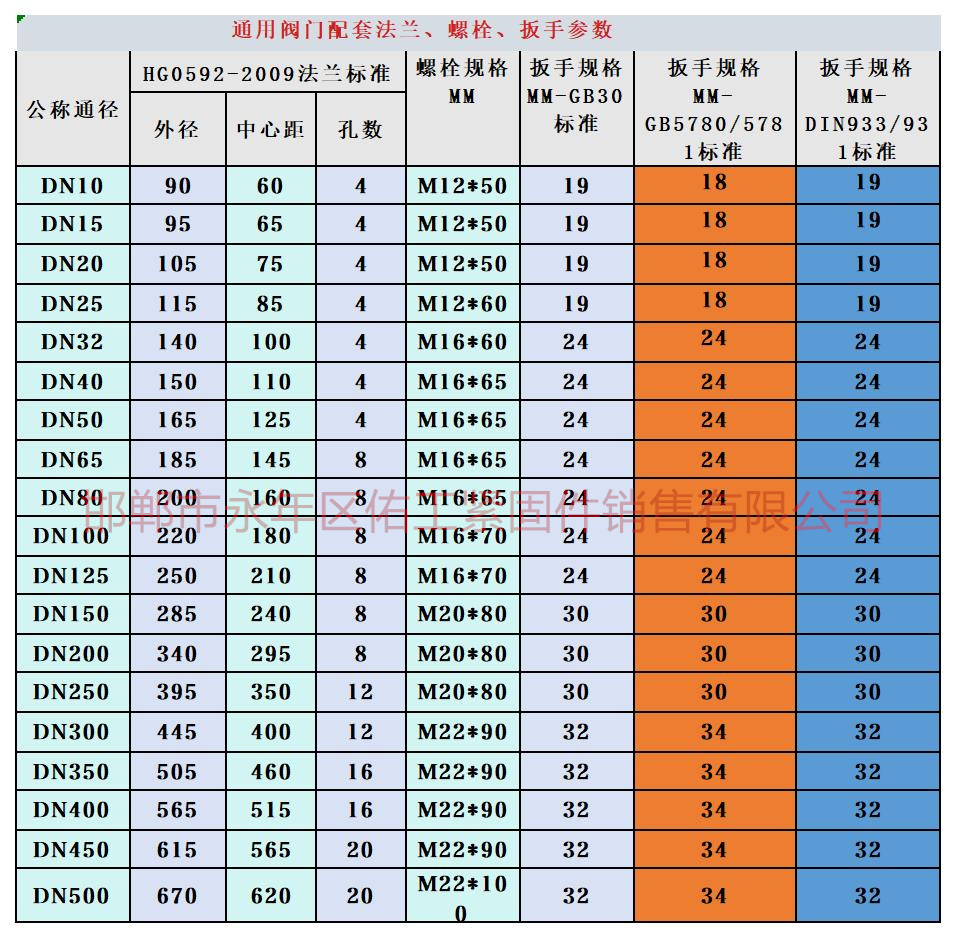

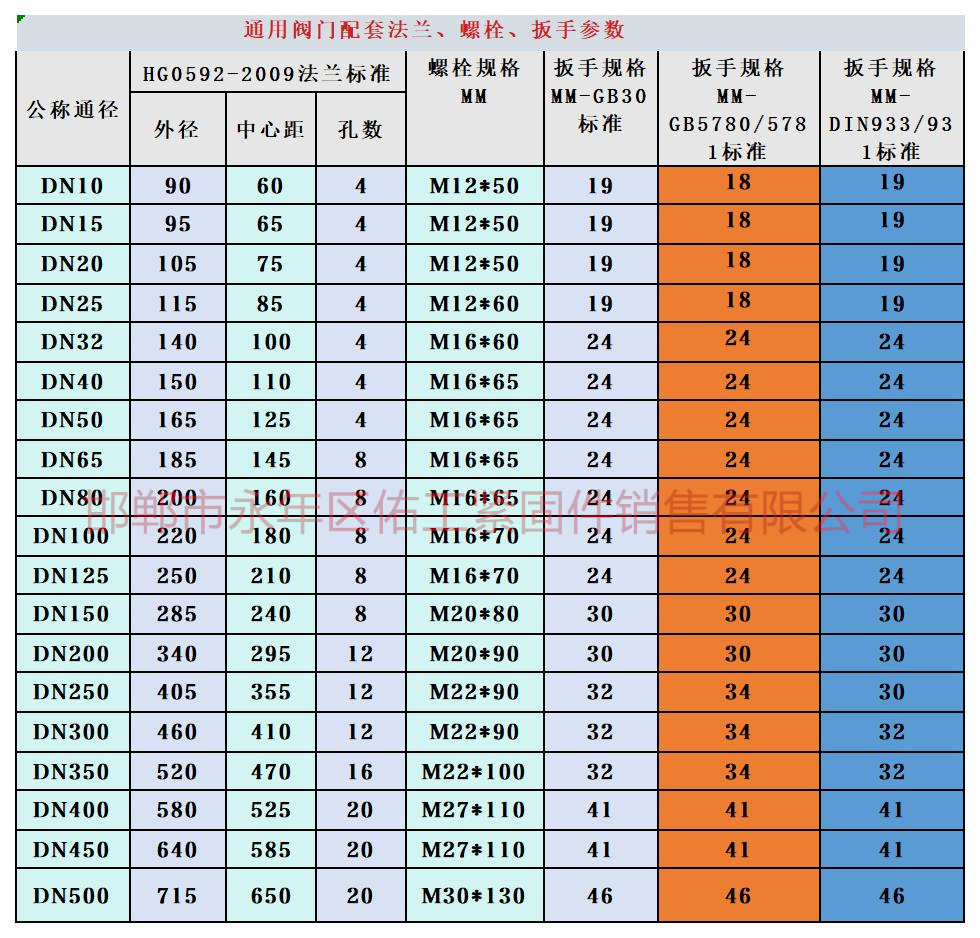

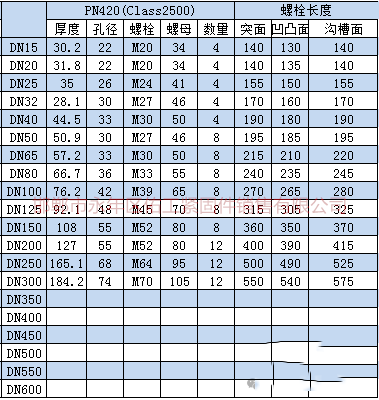

結合提供的 “對夾蝶閥配套參數表（PN10、PN16）” 與 “通用閥門配套參數表（HG0592-2009）”，整理出工業常用 DN 對應的螺栓規格，可直接用于選型參考（注：不同廠家法蘭厚度可能略有差異，長度需微調）。
公稱通徑 DN | 中心距（mm） | 孔數（顆） | 螺栓規格（公制） | 螺栓長度（mm） | 適配扳手尺寸（mm） |
10 | 50 | 4 | M10×1.5 | 45 | 17 |
20 | 70 | 4 | M12×1.75 | 50 | 19 |
32 | 90 | 4 | M16×2 | 60 | 24 |
50 | 125 | 4 | M16×2 | 65 | 24 |
80 | 160 | 8 | M16×2 | 70 | 24 |
100 | 180 | 8 | M16×2 | 75 | 24 |
150 | 240 | 8 | M20×2.5 | 85 | 30 |
200 | 295 | 8 | M20×2.5 | 90 | 30 |
250 | 350 | 12 | M24×3 | 100 | 36 |
公稱通徑 DN | PN1.6MPa 螺栓規格 | PN1.6 螺栓長度（mm） | PN2.5MPa 螺栓規格 | PN2.5 螺栓長度（mm） | PN4.0MPa 螺栓規格 | PN4.0 螺栓長度（mm） |
10 | M12×1.75（4 顆） | 50 | M12×1.75（4 顆） | 55 | M12×1.75（4 顆） | 60 |
25 | M16×2（4 顆） | 60 | M16×2（4 顆） | 65 | M16×2（4 顆） | 70 |
50 | M16×2（4 顆） | 65 | M16×2（4 顆） | 70 | M20×2.5（4 顆） | 75 |
80 | M16×2（8 顆） | 70 | M20×2.5（8 顆） | 75 | M20×2.5（8 顆） | 80 |
100 | M20×2.5（8 顆） | 75 | M20×2.5（8 顆） | 80 | M24×3（8 顆） | 85 |
150 | M20×2.5（8 顆） | 85 | M24×3（8 顆） | 90 | M24×3（12 顆） | 95 |
200 | M24×3（12 顆） | 95 | M24×3（12 顆） | 100 | M30×3.5（12 顆） | 105 |
300 | M24×3（12 顆） | 105 | M30×3.5（16 顆） | 110 | M30×3.5（16 顆） | 115 |
500 | M30×3.5（20 顆） | 125 | M33×3.5（20 顆） | 130 | M39×4（20 顆） | 135 |
扳手是螺栓安裝的 “最后一道關口”—— 工具選錯，不僅會導致螺栓頭部滑角、螺紋損傷，更會破壞預緊力的均勻性，引發法蘭密封失效。扳手選擇需遵循 “先看螺栓頭部驅動形式→再看螺栓規格→最后看安裝空間” 的邏輯，確保工具與螺栓 “完全適配”。
扳手選擇的本質，是 “匹配螺栓頭部的驅動結構” 與 “螺栓規格的尺寸”，同時兼顧現場安裝空間的限制。以下 3 步可快速鎖定正確工具：
螺栓頭部驅動形式（即 “擰動螺栓的結構”）是扳手類型的核心決定因素，不同驅動形式對應完全不同的工具，不可混用：
頭部驅動形式 | 外觀特征 | 適配扳手類型 | 優點 | 缺點 | 法蘭螺栓適用率 |
外六角（Hex） | 頭部為正六邊形平面 | 開口扳手、梅花扳手、套筒扳手 | 扭矩傳遞穩定，易操作 | 占用空間大 | 95%（主流） |
內六角（Hex Socket） | 頭部中心有正六邊形凹槽 | 內六角扳手、內六角批頭 | 占用空間小，適合狹窄位置 | 扭矩過大易滑角 | 5%（特殊場景） |
內梅花（Torx） | 頭部為星形凹槽（6/12 齒） | 內梅花扳手、內梅花批頭 | 防滑性好，扭矩傳遞效率高 | 工具通用性差 | 1%（高壓場景） |
十字槽（Phillips） | 頭部為十字凹槽 | 十字螺絲刀 | 操作簡單 | 僅適用于小規格螺栓（≤M6） | 0.5%（低壓小閥） |
實操重點：閥門法蘭螺栓 95% 以上為 “外六角頭部”，因此扳手選擇以 “開口、梅花、套筒” 為主，內六角僅用于法蘭內側或空間狹窄的場景（如閥門與管道間距≤50mm）。
扳手尺寸需與螺栓頭部的 “對邊尺寸”（外六角頭部相對兩個面的距離）完全匹配，尺寸不符會導致 “滑角”（螺栓頭部磨圓）或 “工具損壞”。

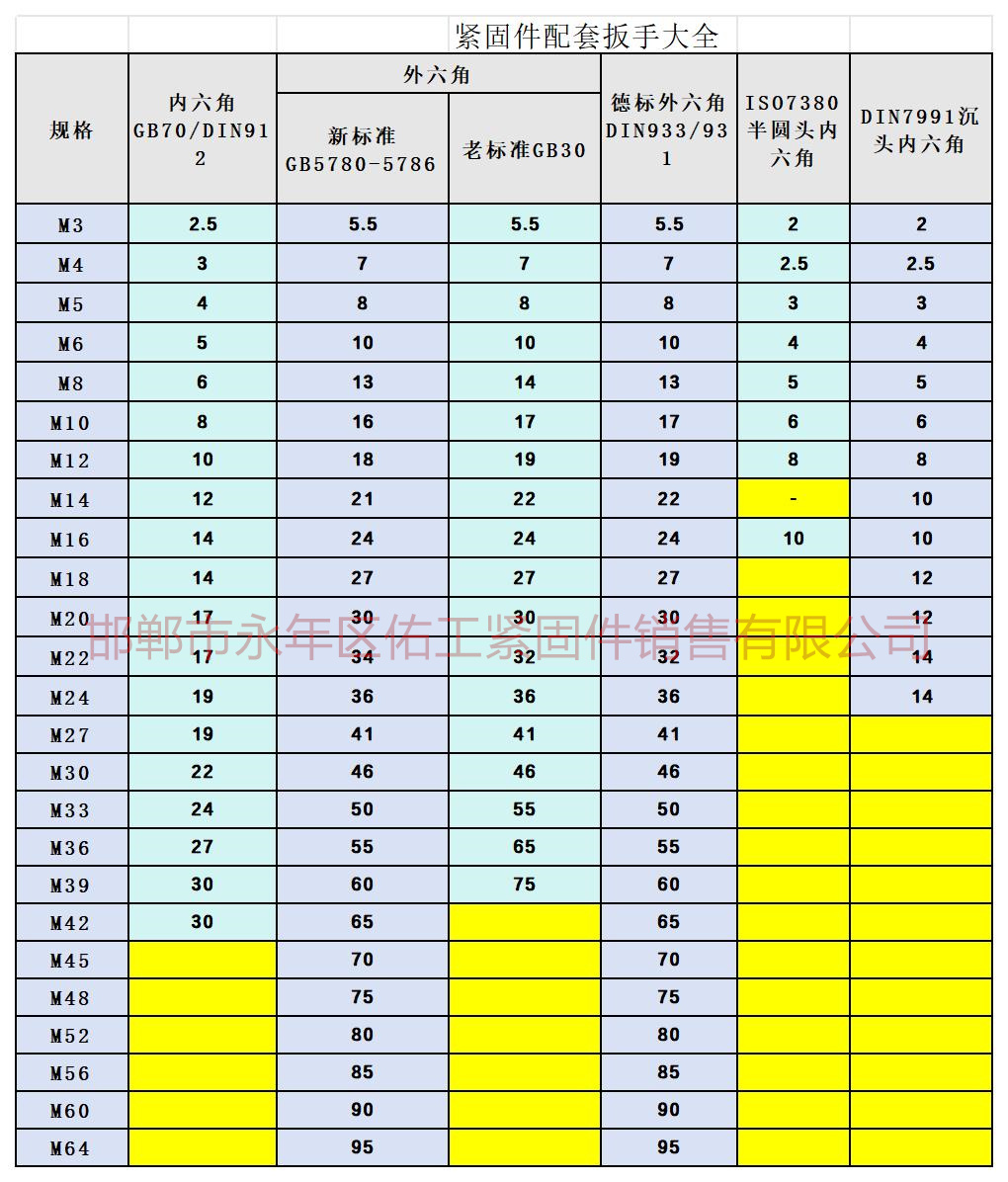

公制螺栓的 “公稱直徑” 與 “頭部對邊尺寸” 有固定對應關系，可直接查表：
螺栓公稱直徑（M） | 外六角頭部對邊尺寸（mm） | 適配開口 / 梅花扳手尺寸（mm） | 內六角扳手尺寸（mm） | 套筒扳手尺寸（mm） | 適用螺栓場景 |
M6 | 10 | 10 | 4 | 10 | DN10 以下低壓閥門 |
M8 | 13 | 13 | 5 | 13 | DN10-DN20 低壓閥門 |
M10 | 17 | 17 | 6 | 17 | DN20-DN32 低壓閥門 |
M12 | 19 | 19 | 8 | 19 | DN32-DN50 低壓閥門 |
M16 | 24 | 24 | 10 | 24 | DN50-DN100 中低壓閥門 |
M20 | 30 | 30 | 13 | 30 | DN100-DN200 中壓閥門 |
M24 | 36 | 36 | 17 | 36 | DN200-DN300 中高壓閥門 |
M30 | 46 | 46 | 24 | 46 | DN300-DN500 高壓閥門 |
M36 | 55 | 55 | 30 | 55 | DN500 以上超高壓閥門 |
英制螺栓的 “公稱直徑” 與 “扳手尺寸” 為英制單位，需注意與公制工具區分：
英制螺栓直徑（英寸） | 頭部對邊尺寸（英寸） | 適配扳手尺寸（英寸） | 對應公制尺寸（mm）（參考） | 適用場景（ANSI 法蘭） |
1/4" | 7/16" | 7/16" | 11.1mm（不可用 11mm 公制工具） | NPS 1 低壓法蘭 |
3/8" | 9/16" | 9/16" | 14.3mm（不可用 14mm 公制工具） | NPS 1.5 低壓法蘭 |
1/2" | 3/4" | 3/4" | 19.1mm（不可用 19mm 公制工具） | NPS 2-NPS 3 中壓法蘭 |
5/8" | 15/16" | 15/16" | 23.8mm（不可用 24mm 公制工具） | NPS 4-NPS 6 中壓法蘭 |
3/4" | 1-1/8" | 1-1/8" | 28.6mm（不可用 29mm 公制工具） | NPS 8-NPS 10 高壓法蘭 |
關鍵提醒：英制與公制扳手不可混用！例如 1/2"英制螺栓對應 3/4"（19.1mm）扳手，若用 19mm 公制扳手，會因尺寸差 0.1mm 導致打滑，損壞螺栓頭部。
現場安裝空間（如法蘭與設備間距、法蘭之間的距離）決定了扳手的 “結構類型”，不同空間場景需選擇不同工具：
安裝空間場景 | 推薦扳手類型 | 不推薦工具 | 原因分析 |
法蘭周圍空間充足（≥100mm） | 套筒扳手（配棘輪棘輪扳手） | 開口扳手 | 套筒扭矩大、效率高，可快速完成多顆螺栓緊固 |
法蘭與設備間距狹窄（30-50mm） | 梅花扳手（薄型） | 套筒扳手 | 梅花扳手厚度?。s 15mm），可深入狹窄空間 |
法蘭內側螺栓（空間極?。?/span> | 內六角扳手（L 型） | 梅花扳手 | 內六角扳手占用空間小，可從法蘭孔內側操作 |
螺栓頭部靠近障礙物（≤20mm） | 開口扳手（單頭） | 梅花扳手 | 開口扳手可從側面卡入，梅花扳手需全包頭部 |
需精確控制扭矩（高壓法蘭） | 扭矩扳手（配套筒） | 普通扳手 | 扭矩扳手可設定預緊力，避免超擰或欠擰 |
不同類型的扳手在 “扭矩傳遞效率、防滑性、操作效率” 上差異顯著，需根據螺栓規格、工況要求選擇最適配的工具。
? 結構特點：頭部為 U 型開口，可從側面卡入螺栓頭部；
? 優點：價格低（約 10-50 元 / 把），結構簡單，適合狹窄空間；
? 缺點：扭矩傳遞效率低（約 60%），易打滑（尤其是螺栓生銹時），僅適用于低扭矩場景；
? 適用螺栓規格：M6-M20（大規格螺栓扭矩大，易滑角）；
? 法蘭場景：應急維修、小規格低壓螺栓（如 DN50 以下 PN1.0MPa 法蘭）。
? 結構特點：頭部為封閉式梅花形，可全包螺栓頭部（6-12 齒）；
? 優點：扭矩傳遞效率高（約 90%），防滑性好，不易損壞螺栓頭部；
? 缺點：需從螺栓頭部正上方套入，空間要求高；
? 適用螺栓規格：M8-M30；
? 法蘭場景：中壓法蘭（PN1.6-4.0MPa）、生銹螺栓（防滑性優于開口）。
? 結構特點：套筒為封閉式圓筒，內有六邊形凹槽，可配棘輪扳手、扭矩扳手使用；
? 優點：扭矩傳遞效率最高（約 95%），可 360° 旋轉，效率高，適合多顆螺栓批量緊固；
? 缺點：需足夠空間套入套筒（頭部上方空間≥50mm）；
? 適用螺栓規格：M6-M36（全規格覆蓋）；
? 法蘭場景：所有空間充足的法蘭，尤其是高壓法蘭（需配扭矩扳手控制預緊力）。
? 結構特點：L 型或直柄，頭部為六邊形柱體，插入螺栓內六角凹槽；
? 優點：占用空間極?。▋H需螺栓頭部上方 20mm 空間）；
? 缺點：扭矩過大易滑角（內六角凹槽損壞），僅適用于中低扭矩；
? 適用螺栓規格：M6-M24（內六角螺栓）；
? 法蘭場景：法蘭內側螺栓、閥門與管道間距≤50mm 的場景。
? 結構特點：可設定扭矩值，達到設定值時發出 “咔嗒” 聲或報警；
? 優點：精確控制預緊力，避免螺栓超擰（塑性變形）或欠擰（密封失效）；
? 缺點：價格高（普通款約 500-2000 元，高精度款≥5000 元），操作速度慢；
? 適用螺栓規格：M16-M36（高壓法蘭螺栓）；
? 法蘭場景：PN≥4.0MPa 的高壓法蘭、金屬墊片法蘭（需精確預緊力）。
現場安裝中，因扳手選擇不當導致的螺栓損壞、密封失效占比高達 30%，以下 6 個常見誤區需重點規避：
? 案例：用 24mm 扳手擰 M16 螺栓（對應 24mm 扳手，尺寸匹配？不，M16 螺栓頭部對邊尺寸為 24mm，看似匹配，但若扳手磨損（開口變大），仍會打滑）；
? 后果：螺栓頭部滑角，無法拆卸，需切割更換，延誤工期；
? 規避方法：扳手尺寸需與螺栓對邊尺寸 “零間隙”，使用前檢查扳手開口是否磨損（磨損量＞0.5mm 需更換）。
? 案例：1/2"英制螺栓（對應 3/4"=19.1mm 扳手），用 19mm 公制扳手緊固，導致螺栓頭部磨圓；
? 后果：螺栓無法擰緊，預緊力不足，法蘭泄漏；
? 規避方法：英制法蘭螺栓需單獨配備英制扳手，或用 “公英制雙刻度” 扭矩扳手。
? 案例：法蘭與泵體間距僅 30mm，用厚度 50mm 的套筒扳手，無法套入螺栓頭部；
? 后果：無法緊固螺栓，只能臨時用開口扳手，導致預緊力不均；
? 規避方法：先測量法蘭周圍空間尺寸，狹窄空間優先選薄型梅花扳手或內六角扳手。
? 案例：PN10MPa 高壓法蘭，用普通梅花扳手緊固，因無法控制扭矩，部分螺栓超擰（塑性變形），部分欠擰；
? 后果：法蘭密封面受力不均，高壓介質泄漏，引發安全事故；
? 規避方法：PN≥4.0MPa 的法蘭，必須用扭矩扳手，按 “對角順序分 2-3 次緊固”（參考 GB/T 19674 標準）。
? 案例：內六角螺栓（M10）滑角后，用一字螺絲刀強行擰動，導致內六角凹槽完全損壞；
? 后果：螺栓無法拆卸，需用電鉆鉆掉，損壞法蘭；
? 規避方法：內六角螺栓必須用對應尺寸的內六角扳手，禁止用其他工具替代。
? 案例：戶外法蘭螺栓生銹，用開口扳手強行擰動，導致螺栓頭部滑角；
? 后果：螺栓卡死，需切割更換，增加維修成本；
? 規避方法：生銹螺栓先噴除銹劑（如 WD-40），等待 10-15 分鐘后用梅花扳手（防滑性好）緊固，避免用開口扳手。
理論結合實踐才能真正掌握選型技巧，以下通過 3 個典型行業案例，拆解螺栓與扳手的選型全流程；同時針對現場常見問題，給出可落地的解決方案。
? 閥門類型：法蘭式閘閥
? 法蘭標準：HG/T 20592-2009 DN150 PN4.0MPa
? 介質：30% 稀硫酸（強腐蝕）
? 溫度：80℃（常溫）
? 密封墊片：聚四氟乙烯（PTFE）墊片（厚度 3mm）
1. 查法蘭標準：HG/T 20592 DN150 PN4.0MPa 法蘭，螺栓孔數量 12 顆，孔徑 26mm→適配螺栓直徑 M24（24mm＜26mm，間隙 2mm）；
2. 算螺栓長度：法蘭厚度（HG/T 20592 中 DN150 PN4.0 為 26mm）+ 墊片厚度 3mm + M24 螺母厚度 22mm（GB/T 6170）+ 3mm 余量→26+3+22+3=54mm→選 60mm 標準長度；
3. 選材質與強度：介質為 30% 稀硫酸（強腐蝕），溫度 80℃→選 316L 不銹鋼；PN4.0MPa→強度等級 8.8 級（316L 不銹鋼 8.8 級可滿足）；
4. 定螺紋類型：國內項目→公制粗牙（M24×3）。
1. 螺栓頭部形式：外六角（主流）→選套筒扳手；
2. 扳手尺寸：M24 外六角螺栓頭部對邊尺寸 36mm→選 36mm 套筒；
3. 安裝空間：化工管道法蘭周圍空間充足（≥100mm）→配棘輪棘輪扳手（效率高）；
4. 扭矩要求：PN4.0MPa+PTFE 墊片→預緊力需精確→配 36mm 扭矩扳手（設定扭矩值：M24 8.8 級螺栓，預緊力約 280N?m）。
? 螺栓：M24×3×60 8.8 級 316L 不銹鋼（12 顆）；
? 扳手：36mm 套筒扳手 + 棘輪扳手 + 36mm 扭矩扳手。
? 閥門類型：法蘭式截止閥
? 法蘭標準：GB/T 9119-2010 DN200 PN1.6MPa
? 介質：LNG（-162℃，超低溫，無腐蝕）
? 溫度：-162℃
? 密封墊片：金屬包覆墊片（厚度 2mm）
1. 查法蘭標準：GB/T 9119 DN200 PN1.6MPa 法蘭，螺栓孔數量 12 顆，孔徑 23mm→適配螺栓直徑 M20（20mm＜23mm，間隙 3mm）；
2. 算螺栓長度：法蘭厚度 22mm + 墊片厚度 2mm + M20 螺母厚度 18mm + 3mm 余量→22+2+18+3=45mm→選 50mm 標準長度；
3. 選材質與強度：超低溫（-162℃）→選 09MnNiD 低溫鋼（DBTT≤-70℃，-162℃仍有韌性）；PN1.6MPa→強度等級 8.8 級；
4. 定螺紋類型：公制粗牙（M20×2.5）。
1. 螺栓頭部形式：外六角→選梅花扳手（低溫下套筒內部易結冰，影響操作）；
2. 扳手尺寸：M20 外六角頭部對邊尺寸 30mm→選 30mm 薄型梅花扳手（LNG 儲罐周圍空間狹窄）；
3. 低溫適配：扳手材質選低溫韌性好的 CR-V 鋼（避免低溫脆斷）；
4. 扭矩要求：PN1.6MPa + 金屬墊片→預緊力需控制→配 30mm 扭矩扳手（設定扭矩值：M20 8.8 級 09MnNiD 螺栓，預緊力約 150N?m）。
? 螺栓：M20×2.5×50 8.8 級 09MnNiD 低溫鋼（12 顆）；
? 扳手：30mm 薄型梅花扳手 + 30mm 低溫扭矩扳手。
? 閥門類型：法蘭式球閥
? 法蘭標準：ANSI/ASME B16.5 NPS 8 Class 300（美標，對應 DN200 PN5.0MPa）
? 介質：原油（含硫，中腐蝕）
? 溫度：120℃（中溫）
? 密封墊片：金屬環墊（厚度 1.5mm）
1. 查法蘭標準：ANSI B16.5 NPS 8 Class 300 法蘭，螺栓孔數量 8 顆，孔徑 31.8mm→適配英制螺栓 1-1/4"-8 UNC（美制粗牙，直徑 31.75mm，間隙 0.05mm）；
2. 算螺栓長度：法蘭厚度 25.4mm（美標 Class 300）+ 墊片厚度 1.5mm + 1-1/4"螺母厚度 22.2mm + 3mm 余量→25.4+1.5+22.2+3=52.1mm→選 2-1/16"（52.39mm）英制標準長度；
3. 選材質與強度：含硫原油（中腐蝕）+120℃→選 316L 不銹鋼；美標強度等級 Grade 5（≈8.8 級）；
4. 定螺紋類型：美制粗牙 UNC（1-1/4"-8 UNC）。
1. 螺栓頭部形式：外六角（美標常用）→選套筒扳手；
2. 扳手尺寸：1-1/4"英制螺栓頭部對邊尺寸 1-7/8"（47.6mm）→選 1-7/8" 英制套筒；
3. 安裝空間：油氣管道空間充足→配英制棘輪扳手；
4. 扭矩要求：Class 300 + 金屬環墊→預緊力高→配 1-7/8"英制扭矩扳手（設定扭矩值：1-1/4" Grade 5 螺栓，預緊力約 450N?m）。
? 螺栓：1-1/4"-8 UNC×2-1/16" Grade 5 316L 不銹鋼（8 顆）；
? 扳手：1-7/8"英制套筒 + 英制棘輪扳手 + 1-7/8" 英制扭矩扳手。
A1：若螺栓僅突出螺母 5-10mm，無影響；若突出 20mm，可能導致：① 螺栓突出部分易受外力碰撞變形，間接影響預緊力；② 高壓工況下，突出部分可能因振動導致螺母松動。建議：長度超差≤5mm 可使用，超差≥10mm 需更換為標準長度。
A2：不能！304 不銹鋼不含 Mo 元素，在海水（Cl?濃度約 19000mg/L）中易發生 “點蝕”（局部小孔腐蝕），3-6 個月即會銹蝕失效。需更換為含 Mo 的 316L 不銹鋼或雙相鋼 2205 螺栓。
A3：可參考 GB/T 19674-2018《管法蘭 螺栓連接 計算和選用》，或按公式估算：
預緊力 F=（0.7×σ_s×A），其中 σ_s 為螺栓屈服強度（MPa），A 為螺栓橫截面積（mm2）；
扭矩 T=K×F×d，其中 K 為扭矩系數（潤滑螺栓 K=0.12-0.15，無潤滑 K=0.2-0.3），d 為螺栓公稱直徑（mm）。
例：M20 10.9 級螺栓（σ_s=900MPa，A=245mm2），潤滑后 K=0.15→F=0.7×900×245=154350N→T=0.15×154350×20=463050N?mm≈463N?m。
A4：絕對不可以！新舊螺栓的 “強度等級、預緊力儲備、腐蝕程度” 不同，混用會導致法蘭密封面受力不均，部分螺栓過載斷裂，部分欠擰泄漏。需整體更換同一批次、同規格的螺栓。
A5：① 若滑角輕微，用 “內六角螺栓取出器”（倒齒結構，敲入后逆時針擰出）；② 若滑角嚴重，用電鉆在螺栓頭部鉆小孔，攻入反絲螺紋，用反絲螺絲取出；③ 若螺栓已卡死，用角磨機將頭部磨平，再用一字螺絲刀配合錘子擰出。
閥門法蘭盤配套螺栓與扳手的選型，是一項 “標準為基、工況為綱、細節為要” 的系統工作，核心目標是 “確保法蘭密封的長期性與安全性”。以下總結 5 大核心原則，幫助讀者快速掌握選型精髓：
選型前必須明確法蘭標準（HG/T 20592、ANSI B16.5 等），嚴格按標準表確定螺栓的 “數量、直徑、孔徑”，避免憑經驗估算（如 “DN100 法蘭肯定用 M20 螺栓”—— 實際 ANSI B16.5 DN100 Class 150 法蘭用 1/2" 英制螺栓）。
根據 “壓力、溫度、介質” 三重工況，分層選擇螺栓材質與強度：
? 壓力：PN≤1.0MPa 選 4.8 級，PN1.6-4.0MPa 選 8.8 級，PN≥4.0MPa 選 10.9 級；
? 溫度：≤80℃用碳鋼，80-400℃用合金結構鋼，≥400℃用高溫合金，≤-40℃用低溫鋼；
? 介質：無腐蝕用碳鋼，弱腐蝕用 304，中腐蝕用 316L，強腐蝕用哈氏合金。
根據螺栓頭部形式、規格、空間選擇工具：
? 外六角螺栓：空間充足用套筒，狹窄用梅花，應急用開口；
? 內六角螺栓：必須用對應尺寸內六角扳手，禁止替代；
? 高壓法蘭：必須用扭矩扳手，按對角順序分 2-3 次緊固。
? 螺栓長度：嚴格按 “法蘭厚度 + 墊片厚度 + 螺母厚度 + 余量” 計算，避免過長或過短；
? 扳手尺寸：英制與公制嚴格區分，尺寸差 0.1mm 也可能導致滑角；
? 材質匹配：螺栓與法蘭材質需協調（如不銹鋼法蘭必配不銹鋼螺栓，避免電偶腐蝕）。
螺栓安裝后，需定期檢查：
? 腐蝕性工況：每 3-6 個月檢查螺栓銹蝕情況，必要時更換；
? 高溫工況：每 1-2 年檢查螺栓蠕變（變形），及時補擰；
? 高壓工況：每半年用扭矩扳手復核預緊力，避免松動。
總之，閥門法蘭螺栓與扳手的選型，沒有 “萬能公式”，但有 “標準可循、邏輯可依”。只要嚴格遵循 “標準→工況→細節” 的選型流程，結合現場實操經驗，就能精準完成選型，為閥門法蘭的長期密封保駕護航。
