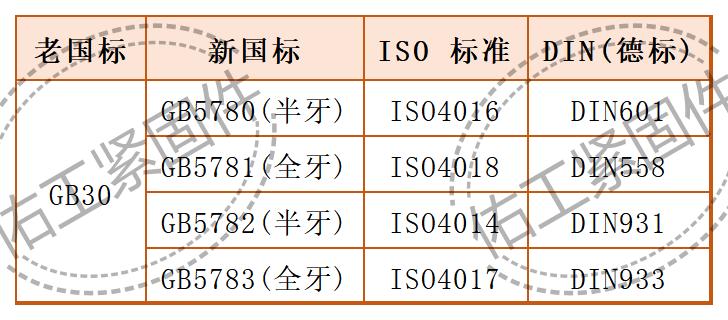

螺栓、螺絲標準、尺寸大全，包括英標，美標，德標以及國標。 小圓半頭低方頸螺栓 B級 GB /T 801-1998 GB /T 9 0-1985 緊固件驗收檢查、標志與包裝(eqvI SO 3269:1984) GB /T 1 96-1981 普通螺紋基本尺寸(直徑1-600m m) GB /丁 1 97-1981 普通螺紋公差與配合(直徑1^355m m) GB / T 1237-2000 緊固件的標記方法(eqvI SO 8991:1986) GB /T 3098.1-2000 緊固件機械性能螺栓、螺釘和螺柱(idtI SO 898-1:1999) GB /T 3 103.1-1982 緊固件公差螺栓、螺釘和螺母(eqvI SO 4759一工:1978) GB /T 5276-1985 緊固件螺栓、螺釘、螺柱和螺母尺寸代號和標注(eqvI SO 225:1983) GB /T 1 3912-1992 金屬覆蓋層鋼鐵制品熱鍍鋅層技術要求(neqI SO 1459:1973) GB /T 16938-1997 緊固件螺栓、螺釘、螺柱和螺母通用技術條件(idtI SO 8992:1986) GB /T 18230.3-2000 栓接結構用大六角螺母B級8和10級(eqvI SO 4775:1984) GB /T 18230.4-2000 栓接結構用1型大六角螺母B級10級(eqvI SO 7414:1984) GB /T 18230.5-2000 栓接結構用平墊圈淬火并回火(neqI SO 7416:1984) 1、英制螺栓參照標準為ANSI/ASME B18.2.1，日標參照JIS B1180(韋氏牙)。英制參照BSW916(韋氏牙)。 (1) HEX MACHINE BOLT：無華司、有束尾、半牙六角螺栓， (2) HEX TAP BOLT：無華司、無束尾、全牙六角螺栓， (3) HEX CAP SCREWS：有華司、有束尾、半牙六角螺栓， 2、公制螺栓參照標準如下，其相互區別如表所示：

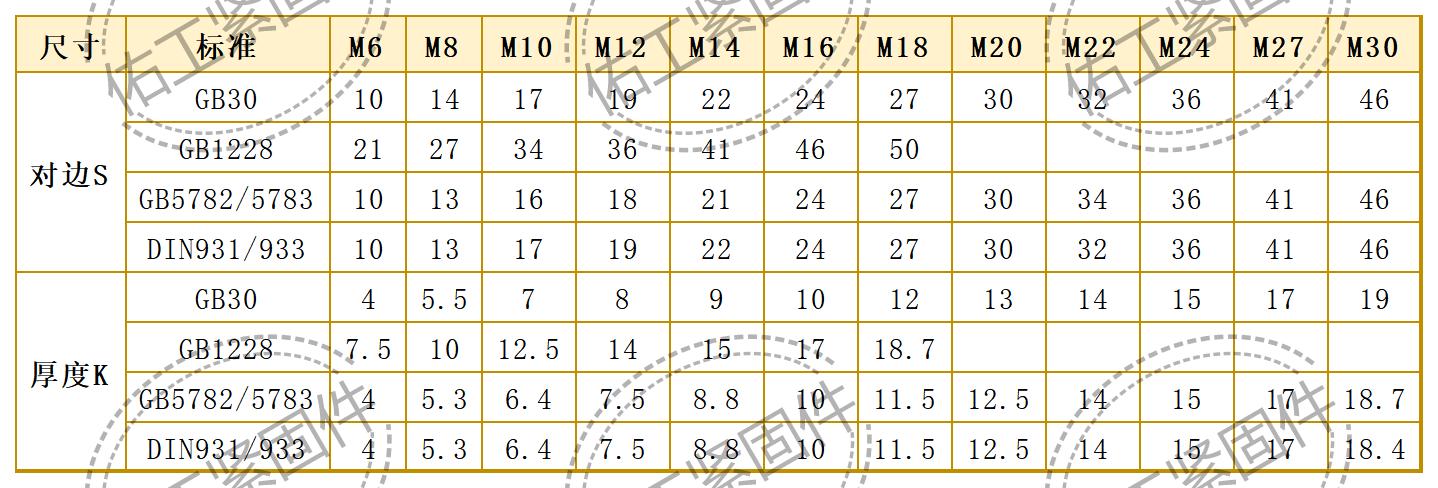

外六角螺栓頭部尺寸標準
(一) 自攻釘(Tapping screws)
1、參照標準：
英制自攻釘參照標準為ANSI/ASME B18.6.4，公制的參照標準有GB845(R+)、GB846(F+)、GB847(O+)、JIS B1115(-)、JISB1122(+)JISB 1126 (HW)、JISB1127(HF)、JIS B1125 、DIN7971、DIN7972、DIN7973、DIN7981、DIN7982、DIN7983、ISO1479(H)、ISO1481(B-)、ISO1482(F-)、ISO1483(O-)、ISO7049(P+)、ISO7050(F+)、ISO7051(O+)。
2、頭型：
新、老國標中均有三種頭型：老國標為圓頭(R)，沉頭(F)和半沉頭(O)，新國標有盤頭(P)、沉頭(F)和半沉頭(O)，英制自攻釘有各種頭型。目前常見的自攻釘頭型有如下：
3、牙型：
目前自攻釘牙型有A、AB 、B、BT、BP\BF、C、D、T等牙型，各種牙型如圖所示。查閱：U.S.A.緊固件標準(原版)第13頁。
4、AB牙和A牙的區別：

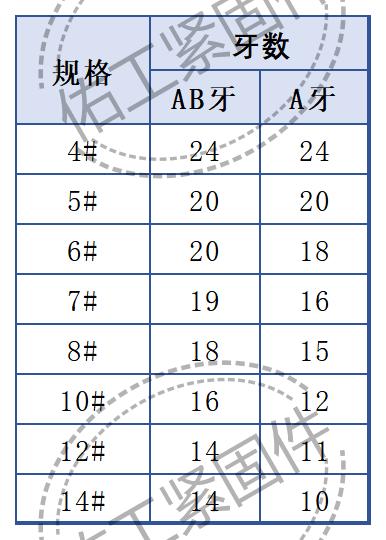

①新版IFI標準已將A牙產品淘汰，但由于市場需要，一些企業也都在生產A牙產品。A 牙AB牙產品主要區別在于其牙數不同，(如表一所示)。

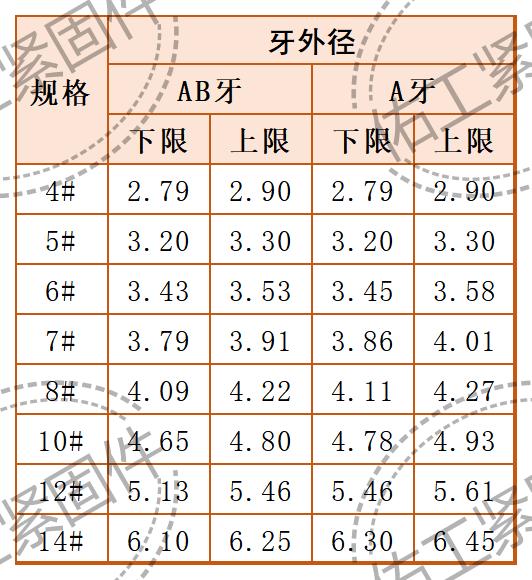

②A牙和AB牙牙外徑和牙底徑也不相同(如表二所示)。

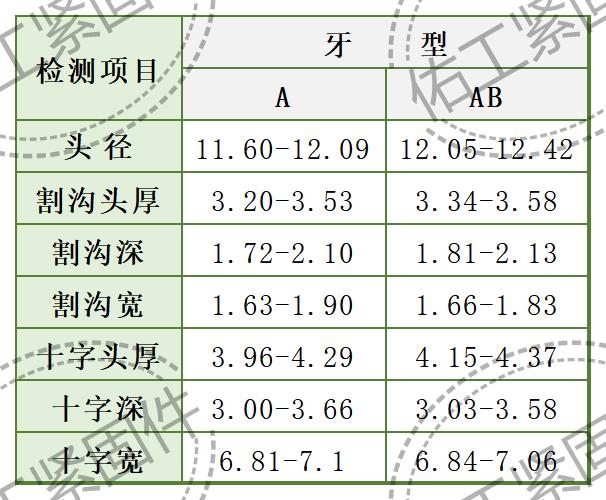

③盤頭14#A牙和AB牙產品頭部尺寸不同(如表三所示)，其他規格產品基本尺寸等則相同。
表一
表二
表三

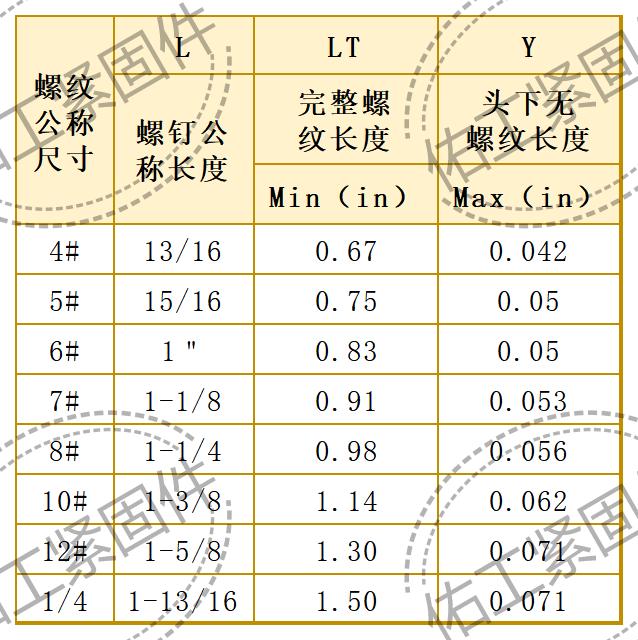

(1)長度規格：本公司現在生產的自攻釘都是全牙，(客戶有要求時，依其指定之標準) (2)長度的測量：對沉頭和半沉頭型螺釘，其長度應從未端測量到頭頂面。 ①AB牙和BP牙的允許公差為，當稱呼長小于等于1英寸時，允許公差為±0.03 in，大于1英寸時為±0.05 in。 ②B、BT、C和T牙，長度允許公差為當稱呼長在3/4 in以上時，其允許差為-0.03 in，大于3/4 in到1-1/2 in，其允差為-0.05 in, 大于1-1/2英寸其允許公差為-0.06 in。公眾號《機械工程文萃》，工程師的加油站！ ① 對AB、B、BP、BT牙的要求：完整螺紋應加工得盡可能接近頭部，在頭部下Y這 段距離，要保證螺紋小徑尺寸在規定的極限內，如下表所示。 ②公稱長度大于表列產品，其最小完整螺紋長度應不小于下表所列LT的規定。 表四 AB、B、BF、BP和BT牙自攻釘?shù)穆菁y長度
(二)墻板釘

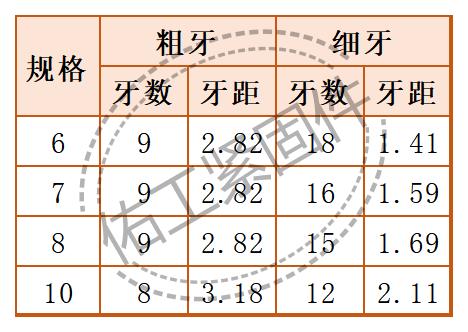

1、參照標準：JIS B 1125、GB/T 14210-93C 以及客戶指定標準。2、頭型：目前墻板釘頭型有喇叭頭(DW)，但也有大扁頭華司(TW)及華威頭(AF)。(1)墻板釘主要有兩種牙型：細牙和粗牙，其牙距和牙數如下表所示。細牙又分雙牙雙出和雙牙單出以及高低牙，粗牙為單牙單出。通常狀況下牙山角度是60°，尾尖角度是25°±3°，但有些客戶要求牙山角度為45°±5°。
(2)由于墻板釘(細牙)有攻速要求，而尾尖裂痕、尾尖過尖、鈍尾、尾牙火燒，等都可能導致攻速不足，故特對其攻速做如下表規定：

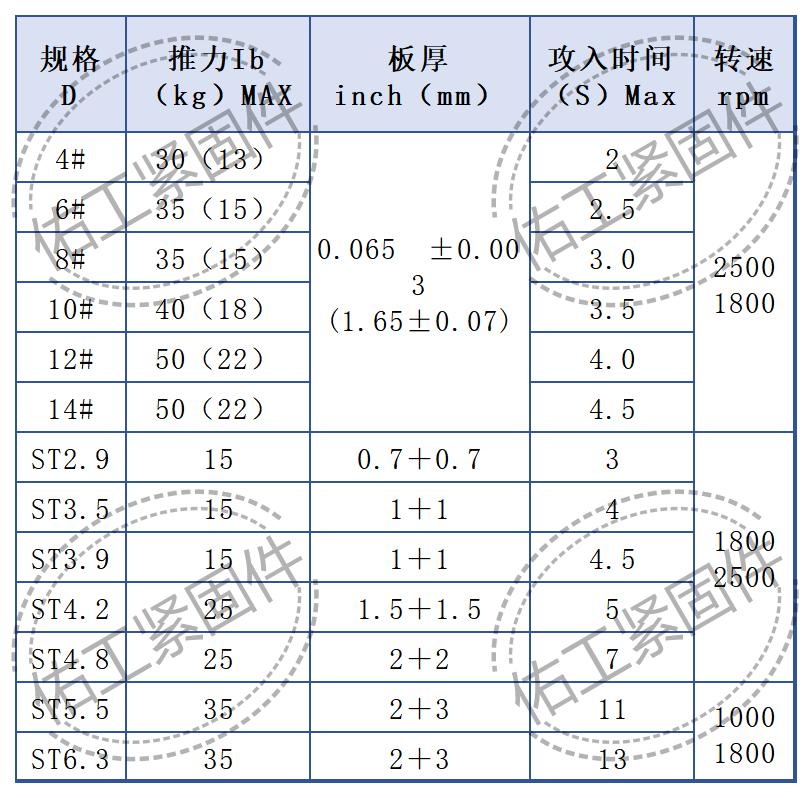

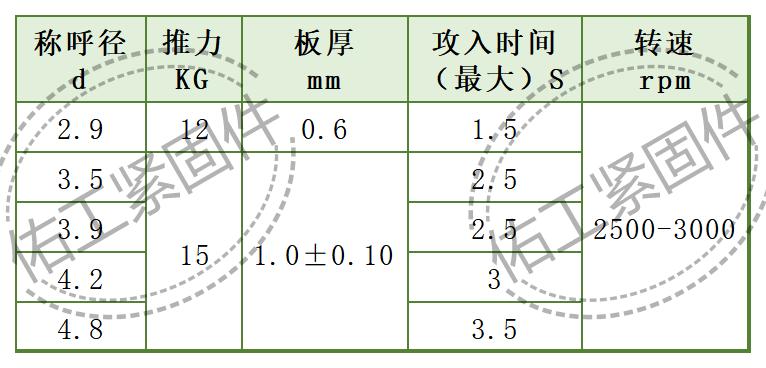

(1) 稱呼長度在3/8in以上的產品，尺寸公差一般取下限。稱呼長L在2 in以內(公制為50mm)，都為全牙(LT)產品。稱呼長2in～3in ，其牙長為 2 in；3 in以上時，牙長為2-1/2。有此客戶特殊要求牙長為稱呼長的2/3。即LT=2/3×L。(2) 稱呼長在4 in以上(公制100 mm)的產品，都容易彎曲，故有跳動度之要求， 彎曲有兩種形式：一種是輾牙造成，即從第一牙彎曲，另一種是熱處理造成，即整體成弧線。1、參照標準：ANSI/ASME B18.6.4、 DIN7504。2、目前常見的鉆尾螺絲頭型有六角華司頭(HW)、盤頭(P)、平頭(F)。3、牙型主要有BD牙及CD牙，它們的區別在于BD牙的牙型為自攻釘中AB牙的牙 型，而CD牙為機械牙。4、長度：當稱呼長在1-1/2 in以內時為全牙，大于1-1/2 in時為半牙，牙長為1-1/2 in。 (1) BSD型的螺釘應有間距螺紋以及不同形狀的鉆頭端部，鉆頭常用2號或3號， 其設計與不同的板材厚度條件相適應。當公稱長度等于或小于1.50 英寸時， 都為全牙螺釘，頭部下螺紋空的包括螺紋收尾在內，應為1個螺距，如可能 應更小。 (2) CSD型螺釘，是機螺釘螺紋，其直徑——螺距的組合近似于統一螺紋，以及不同形狀的鉆頭端部，端部標記為2號或3號，其設計型式與不同的板材厚度條件 相適應，CSD型螺釘不需接受螺紋測量，但應符合標準規定的尺寸，一般在那些 采用機螺釘螺紋比間距螺紋更有利的地方，就采用CSD型螺釘，CSD型螺釘公稱長度等于或小于1.50in的螺釘應為全螺紋螺釘、頭部下螺紋空白包括螺紋收尾在內， 應為1個螺距，或更小。通常狀況下，6#(含)以下用2號尾，8#(含)以上用3號尾，8#、10#之規格長度在1/2(含)以下時，(平頭稱呼長在5/8(含)以下時)，則做2號尾，其余10#以上超過此規格長度做3號尾，另平頭BSD 2、3號尾所需長度下限值為： 6#、8#： Z2 13.00mm Z3 16.00mm 10# ： Z2 16.00mm Z3 19.00MM 12# ： Z3 22.00mm 14# ：Z3 25.00mm 鉆尾螺絲的主要特性為鉆透性，如果刀口徑過小，表面硬度過低，及夾尾不良都可能造成攻速不足。SAEJ78和DIN7504，對攻速分別作了如下規定：
2、頭型：目前常見的主要是平頭、盤頭、大扁頭。槽型多為米字槽，還有梅花槽。3、牙型：夾板釘、牙山角度為40°，一邊是25°，一邊是15°，使產品有一定的自鎖功能， 尾尖角度為25°±3°或34°±3°，一般短規格尺寸尾尖角度為34°±3°，三夾板釘一般要牙底比較光滑，不能有鐵屑存在。因為不光滑導致產品很難旋入硬質木頭，同時也會有斷頭現象存在，也就是旋入測試可能達不到要求。另如有鐵屑存在，電鍍時無法鍍到基體，當螺釘旋入木頭時，鐵屑脫落，使基體容易腐蝕，造成產品生銹。(五) 機螺釘：

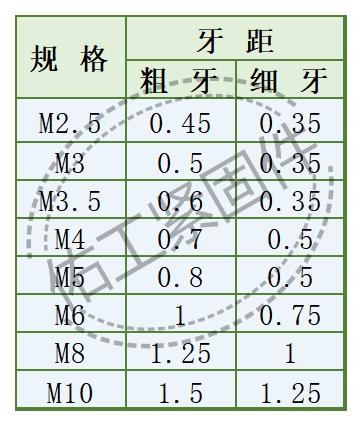

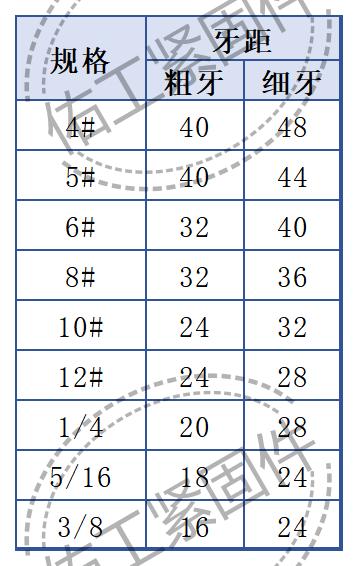

(1) 公制：GB65-85(B-)、GB67-85(P-)、GB68-85(F-)、GB69-85(O-) GB818-85(P+)、GB819-85(F+)、GB820-85(O+)、DIN963-85(F-) DIN964-85(O+)、DIN965-85(F+)、DIN966-85(O+)、JISB1111-96 2、頭型：和自攻釘一樣，新、老國標中均有三種頭型，老國標為圓頭(R)沉頭(F)和半沉頭(O)，新國標有盤頭(P)、沉頭和半沉頭，英制機螺釘頭型和英制自攻釘一樣，存在如下幾種頭型:4、長度：本公司生產的機螺釘目前都為全牙。膨脹螺栓規格表，膨脹螺栓的等級分為45、50、60、70、80，材料主要分奧氏體A1、A2、A4，馬氏體和鐵素體C1、C2、C4，其表示方法例如A2-70，“--”前后分別表示螺栓材料和強度等級，以下是完整的膨脹螺栓規格表。

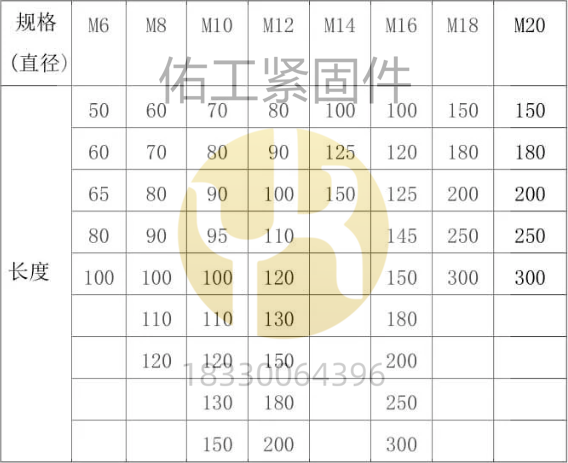

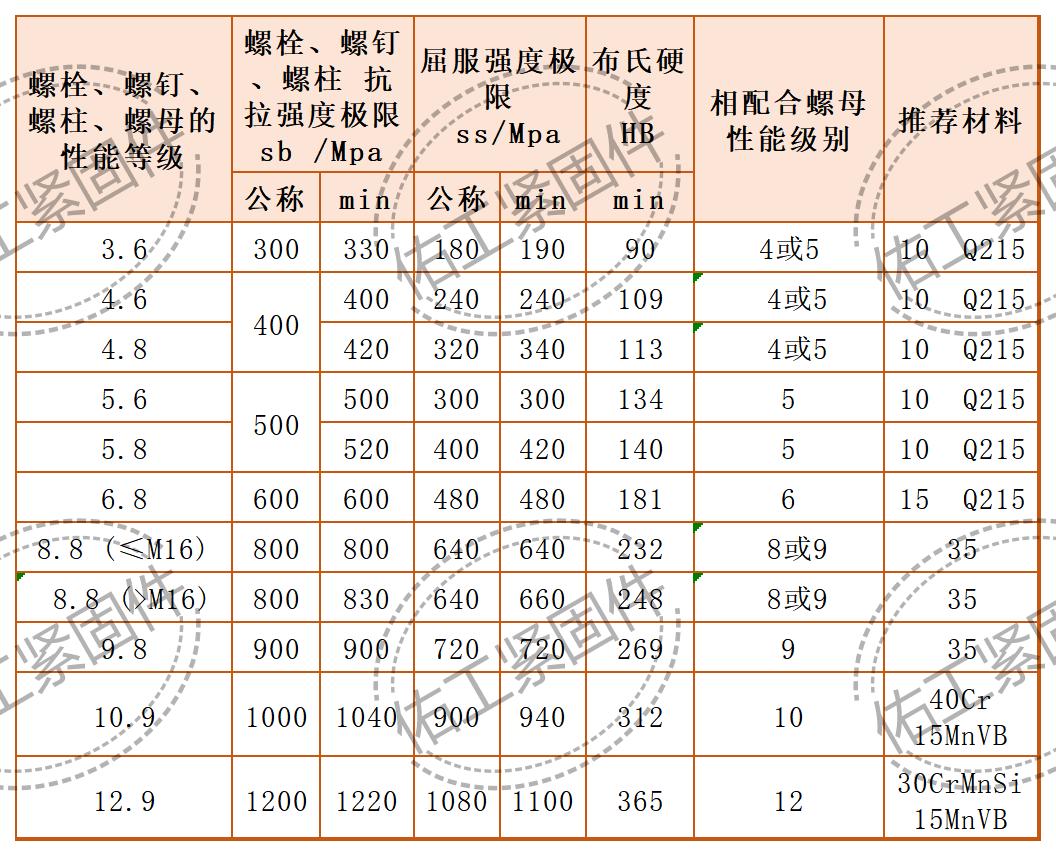

常用材料：Q215、Q235、25和45號鋼，對于重要的或特殊用途的螺紋聯接件，可選用15Cr ，20Cr，40Cr，15MnVB，30CrMrSi等機械性能較高的合金鋼。 螺紋聯接件的許用應力與載荷性質(靜、變載荷) 、聯接是否擰緊，預緊力是否需要控制以及螺紋聯接件的材料、結構尺寸等因素有關。精確選定許用應力必須考慮上述各因素，設計時可參照表11-4選擇。注：9.8級僅適用于螺紋公稱直徑≤16mm 的螺栓、螺釘和螺柱。
