自鎖螺母擰緊扭矩，要不要加上防松扭矩？

瀏覽次數：1288 發布時間：2023-12-20

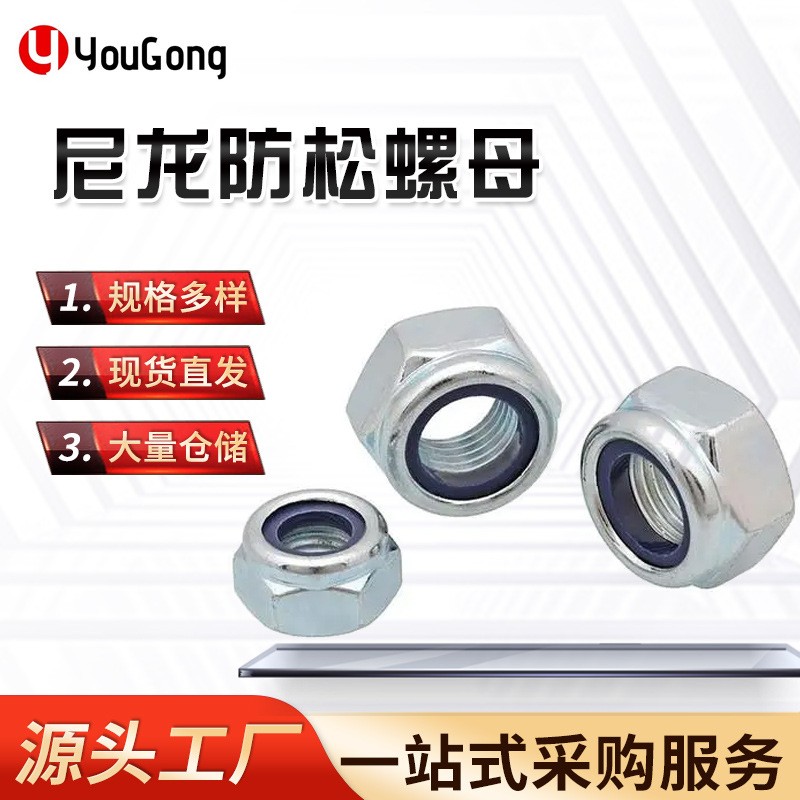

鎖緊螺母又稱自鎖螺母，目前主要有全金屬鎖緊螺母，非金屬嵌件鎖緊螺母，還有一種金屬夾片的鎖緊螺母等。全金屬鎖緊螺母有分為端面壓3點的對螺紋的螺距產生一定的影響，形成鎖緊特性；還有一種是對邊壓扁，使端部螺紋由圓形變?yōu)闄E圓形形成鎖緊特性。

O1CN01tz1opk1mEmcDoW58j_!!2200709204923-0-cib.jpgO1CN01YCTnDo1mEmYZ3EkZ7_!!2200709204923-0-cib.jpgO1CN01r8X0FQ1mEmXsWJSXe_!!2200709204923-0-cib.jpg

摩擦系數會影響最終的預緊力，這方法大家都已經比較認同和重視，但是，對于自鎖螺母，大家是如何設計這個擰緊扭矩呢？


01

VDI2230中對自鎖螺母類零件扭矩的描述

VDI2230中，對于自鎖螺母的擰緊扭矩有如下描述：


該描述說明，對于自鎖螺母類的零件，在確定擰緊扭矩或擰緊扭矩計算的時候，除了正常的螺紋擰緊扭矩MG和端面擰緊扭矩MK外，還有螺紋旋入力矩MU（自鎖螺母）和端面附件阻力矩的MKzu（例如帶齒的螺栓擰緊）影響。


但是，VDI 2230標準又有一個說明，對于高預緊力連接副，螺紋旋入力矩MU可以忽略不計。這句話的意思是：如果螺栓擰緊到高預緊力時，螺紋旋入力矩MU就不用加到總扭矩中了。到底這個擰緊到高預緊力需要多少，才不需要加進去，如何來衡量這個高預緊力呢？

02


鎖緊螺母的實測摩擦系數

以尼龍嵌件鎖緊螺母為例，試驗中僅僅進行螺母的擰緊來說明相關的問題。鎖緊螺母的扭矩-轉角、軸力-轉角曲線如下圖，從圖中測試結果可以看出鎖緊螺母有一定的旋入扭矩，也就是從螺栓擰入到螺母，螺栓達到螺母的鎖緊部分，就會產生一定的旋入扭矩或鎖緊扭矩；等螺栓完全伸出螺母后，旋入扭矩會達到平穩階段，在該階段扭矩不會繼續上升；螺母與被連接件完全貼合后扭矩會出現正比例上升。


在旋入扭矩階段，螺栓的軸力基本為零，基本呈水平直線形態，也就是說即使顯示出一定的擰緊扭矩了，但是，此時螺栓的軸力是基本為零的。ac8373fe01e41f00144345e3b4f363f.png

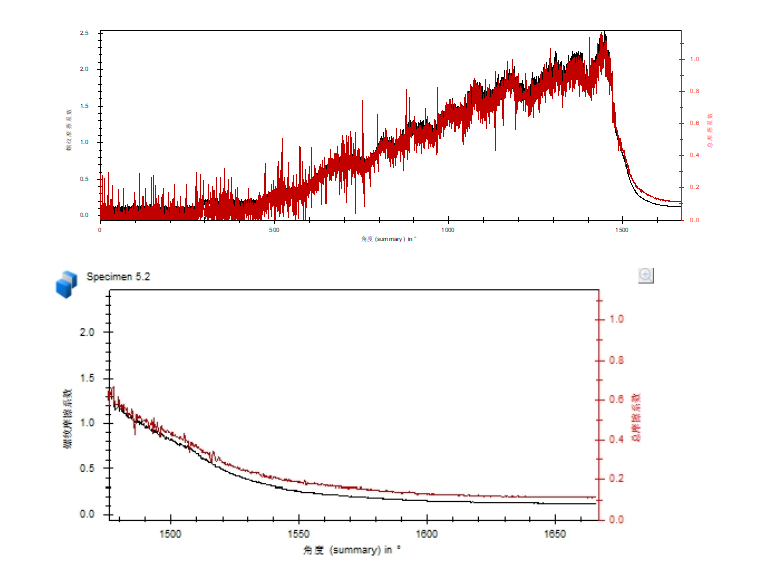

鎖緊螺母的螺紋摩擦系數-轉角、總摩擦系數-轉角曲線如下圖，從螺紋摩擦系數曲線可以看，摩擦系數是隨著擰緊的角度變化而變化的，在螺母完全貼合被連接件以后，螺紋摩擦系數和總摩擦系數是隨著軸力增加（或旋轉角度的增加）而降低，這也就是說明了：鎖緊螺母擰緊扭矩如果比較低時，擰緊扭矩的設定或計算就不能按照正常扭矩軸力來進行計算，需要按照實際的摩擦系數來計算，或者需要考慮一定的旋入扭矩才能夠更加符合實際情況。


鎖緊螺母支撐面摩擦系數相對來說變化不大，在螺母貼合被連接件以后，螺母的支撐面摩擦系數與正常非鎖緊螺母的摩擦系數曲線基本一致，隨著預緊力的（螺栓軸力）的增加支撐面摩擦系數基本不會產生很大的變化。


如果鎖緊螺母正常擰緊的時候，在鎖緊螺母按照要求的摩擦系數進行開發時，就按照正常擰緊扭矩擰緊即可，不需要再考慮旋入扭矩的問題了。


因此，在鎖緊螺母開發時候，摩擦系數的測試也是按照75%的保證載荷時進行的，也就是說在正常擰緊扭矩擰緊時摩擦系數是滿足開發時要求的摩擦系數的。





從上面實際測試結果可以看出，鎖緊螺母的螺紋摩擦系數在擰緊到1600°時，基本保持不變，也就是說鎖緊螺母擰緊到1600°，約為50%的最終預緊力情況下，螺紋摩擦系數就基本不發生很大的變化，可以認為此時與最終的摩擦系數基本不變，能夠保持一致了。


因此，從這個測試結果可以確定，鎖緊螺母如果實際設計的預緊力能夠達到40%保證載荷以上，基本就能夠不需要再考慮旋入扭矩了。也就是說VDI 2230標準中說的高預緊力可以認為至少要達到40%保證載荷以上。如果設計的扭矩太低就需要考慮自鎖螺母的旋入扭矩。


另外，需要說明的一點，對于螺栓頭、螺母支撐面帶齒的螺栓或螺母來說，VDI 2230標準也沒有說明在何種情況下可以不需要考慮，也就是對于帶齒的螺栓螺母，在任何情況下都需要考慮頭下的這個附加扭矩。


可以這樣理解：對于帶齒的螺栓螺母，在擰緊過程中摩擦系數（或者說等效摩擦系數）是會逐漸增大的，特別在預緊力比較大的時候，等效摩擦系數會非常大，相當于螺栓頭會切削這個被連接件的表面。

20220712佑工_畫板 1_副本.png

03


哪些部位(情況)需要考慮鎖緊螺母旋入扭矩

例如，在減振器活塞桿與mount安裝螺母。由于活塞桿為了減重等因素，活塞桿的外徑不會設計的很大，往往有效接觸面只有3mm左右，甚至某些設計會更小，因此，在滿足要求的前提下，安裝螺母擰緊扭矩不能制定太高，否則，會容易使mount產生壓潰或永久塑性變形，造成擰緊扭矩的衰減。

根據受力要求，此處不需要很大的夾緊力即可滿足外部載荷要求，因此，減震器頂端螺母往往不需要設計很大的擰緊扭矩。該螺母設計采用M14x1.5的螺紋規格，但是擰緊扭矩往往就是60Nm左右。在這種情況下，由于自鎖螺母本身具有一定的旋入扭矩，例如，M14x1.5-10的全金屬自鎖螺母旋入扭矩標準最大值為31Nm，如果設計旋入扭矩接近31Nm，那么，如果擰緊扭矩設定到60Nm會對夾緊力是不是會降低呢？從這個方面來說，自鎖螺母的摩擦系數確定是非常重要的。

對于自鎖螺母，如果擰緊扭矩為正常的扭矩，計算擰緊扭矩時候不需要加上螺紋部分的旋入扭矩，因為，此時正常擰緊扭矩預緊力比較高。


對于部分采用自鎖螺母的零件，擰緊扭矩遠遠低于正常擰緊扭矩，如50%的正常擰緊扭矩，此時就需要考慮自鎖螺母的旋入扭矩問題，這一點非常重要，否則，實際夾緊力會達不到所需要的夾緊力要求，造成零件的松脫。


高預緊力，可以按照40%的螺栓保證載荷來考慮。


對于帶齒螺栓螺母，就需要在任何情況下都要對這個附加扭矩有所考慮。
